Inline Connector End View (C922)

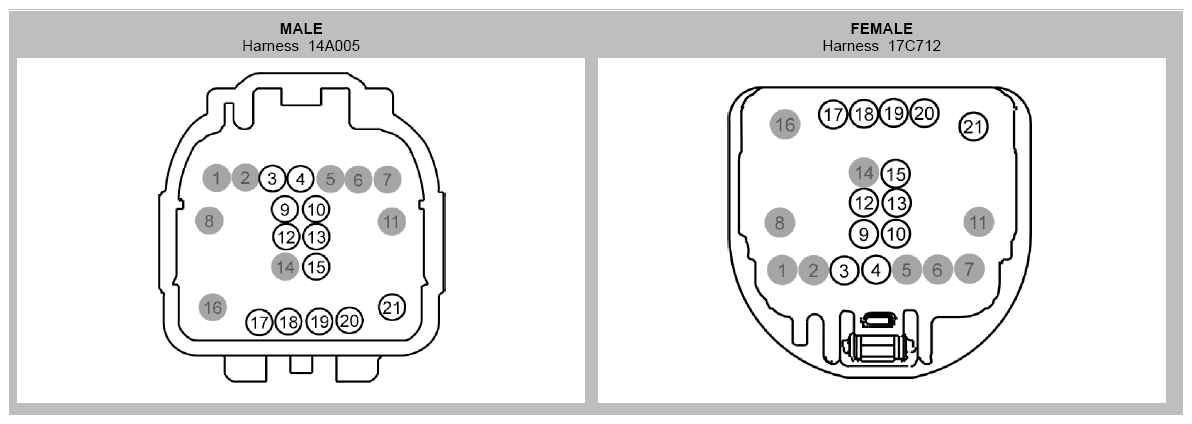

Fig 1: Identifying Inline Connector (C922)
G09278443Courtesy of FORD MOTOR CO.
Pin Circuit Gauge Qualifier
1 * *
2 * *
3 VME99 (VT) 26 17C712
3 VME99 (VT-OG) 22 14A005
4 RME99 (YE) 26 17C712
4 RME99 (YE-GY) 22 14A005
5 * *
6 * *
7 * *
8 * *
9 CPR86 (GY-BN) 22
10 CPR31 (VT-BN) 22
11 * *
12 CPR87 (VT) 20 14A005 - without panoramic roof
12 CPR87 (VT) 22 14A005 - panoramic roof
12 CPR87 (VT) 22 17C712
13 CPR38 (WH-BU) 22
14 * *
15 CPR40 (YE-OG) 22
16 * * 17C712
16 CBB23 (BN-YE) 18 14A005
17 VDB25 (GN) 26 14A005
17 VDB25 (GN) 26 17C712 - rain sense
17 VDB25 (GN-OG) 22 17C712 - wihout rain sense
18 VDB26 (GY) 26 14A005
18 VDB26 (GY) 26 17C712 - rain sense
18 VDB26 (GY-BU) 22 17C712 - wihout rain sense
19 VDB25 (GN) 26 14A005
19 VDB25 (GN) 26 17C712 - rain sense
19 VDB25 (GN-OG) 22 17C712 - wihout rain sense
20 VDB26 (GY) 26 14A005
20 VDB26 (GY) 26 17C712 - rain sense
20 VDB26 (GY-BU) 22 17C712 - wihout rain sense
21 GD383 (BK-WH) 20
