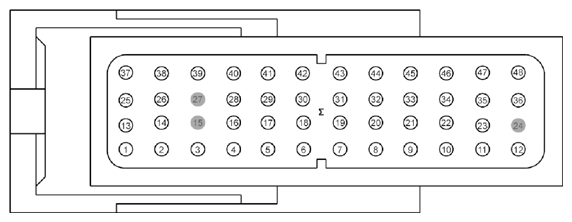

| 1 |
CE237 (BN-WH) |
20 |
CTRL MOD. - POWERTRAIN # HOLD PCM RELAY (PCMRC) |
|
| 2 |
CCB08 (VT-WH) |
20 |
SWITCH - BRAKE ON/OFF (BPP) NORMAL OPEN |
|
| 3 |
CES09 (VT-OG) |
20 |
SWITCH - BRAKE PEDAL # SPEED CONTROL DEACTIVATION (BPS) + |
|
| 4 |
VE518 (BN-WH) |
20 |
FUEL PUMP MONITOR (FPM) |
|
| 5 |
CET34 (BN-GN) |
20 |
SWITCH - TRANSMISSION CONTROL/OVERDRIVE CANCEL (TCS) |
|
| 6 |
RET57 (YE) |
20 |
CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE ANALOG 1 (TR-A1RTN) |
|
| 7 |
VET77 (GY-YE) |
18 |
ACTUATOR - GEAR SHIFT # PWM OUT 2 (PWM2) |
|
| 8 |
CBB26 (BU-WH) |
20 |
FUSE - 26 OR CIRCUIT BREAKER B8 (ISP-R) |
|
| 9 |
CDC35 (BU-WH) |
20 |
SWITCH - IGNITION # START |
|
| 10 |
SBB18 (YE-RD) |
20 |
FUSE - 18 OR CIRCUIT BREAKER |
|
| 11 |
CBB07 (GN-BU) |
16 |
FUSE - 7 OR CIRCUIT BREAKER B11 (VPWR) |
|
| 12 |
CBB07 (GN-BU) |
16 |
FUSE - 7 OR CIRCUIT BREAKER B12 (VPWR) |
|
| 13 |
VEC03 (WH-BU) |
20 |
CTRL MOD. - COOLING FAN CONTROL VARIABLE (FCV) |
|
| 14 |
LE230 (BN-BU) |
20 |
EVAP LEAK DETECTION PUMP PRESSURE SENSOR (VGEF) |
|
| 15 |
* |
* |
Not Used |
|
| 16 |
LE423 (GN-VT) |
20 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE (VREF) |
|
| 17 |
LE137 (BU-GY) |
20 |
L MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APPVREF2) |
|
| 18 |
LE136 (GN-OG) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APPVREF1) |
|
| 19 |
VDB05 (WH) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
|
| 20 |
VDB04 (WH-BU) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH |
|
| 21 |
CE436 (VT-OG) |
22 |
CTRL MOD. -WAKE UP PCM |
|
| 22 |
LE424 (YE-GN) |
20 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE COWL (C-VREF) |
|
| 23 |
CE229 (VT-OG) |
20 |
CTRL MOD. - POWERTRAIN # FUEL TANK LEAK DETECTION PUMP (EVAPLDP) |
|
| 24 |
* |
* |
Not Used |
|
| 25 |
CH116 (YE-GN) |
18 |
CTRL MOD. - CLIMATE # WATER SHUT OFF VALVE |
|
| 26 |
VE922 (VT-GN) |
20 |
TRANSDUCER - FUEL TANK PRESSURE (FTP) |
|
| 27 |
* |
* |
Not Used |
|
| 28 |
VH433 (VT-OG) |
20 |
TRANSDUCER - A/C PRESSURE (ACPT) + |
|
| 29 |
VE702 (BU-WH) |
20 |
SENSOR - ACCELERATOR PEDAL POSITION # 2 (APP2) |
|
| 30 |
VE701 (YE-OG) |
20 |
SENSOR - ACCELERATOR PEDAL POSITION # 1 (APP1) |
|
| 31 |
VE934 (GY-BN) |
20 |
TRANSDUCER - FUEL TANK PRESSURE 2ND (EVAPLDPPR) |
|
| 32 |
VE716 (YE) |
20 |
SENSOR - ENGINE COOLANT TEMPERATURE (ECT2) |
|
| 33 |
VE750 (GN-BU) |
20 |
SENSOR - POWERTRAIN AMBIENT TEMP. SENSOR (AAT) |
|
| 34 |
CE204 (WH-BU) |
22 |
CTRL MOD. - POWERTRAIN # FUEL CAP OFF INDICATOR LAMP (FCIL) |
|
| 35 |
GD113 (BK-YE) |
16 |
GROUND - COWL TOP RIGHT |
|
| 36 |
GD113 (BK-YE) |
16 |
GROUND - COWL TOP RIGHT |
|
| 37 |
VE225 (YE-OG) |
20 |
FUEL PUMP COMMAND (FPC) |
|
| 38 |
RE230 (WH-VT) |
20 |
CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER |
|
| 39 |
RE406 (GY-VT) |
20 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN TRANSMISSION (SIGRTN) |
|
| 40 |
RE407 (YE-VT) |
20 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (CSIGRTN) (SIGRTN-C) |
|
| 41 |
RE137 (YE-GN) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APPRTN2) |
|
| 42 |
RE136 (VT-GN) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APPRTN1) |
|
| 43 |
RE259 (BU) |
20 |
EVAP LEAK DETECTION PUMP PRESSURE SENSOR (SIGRTN) |
|
| 44 |
RE141 (BN-GN) |
20 |
CTRL MOD. - POWERTRAIN # (SIGRTN) |
|
| 45 |
RE335 (BN-VT) |
20 |
CTRL MOD. - POWERTRAIN # POWERTRAIN AMBIENT TEMP. SENSOR (AAT) |
|
| 46 |
RE407 (YE-VT) |
20 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (SIGRTN) |
|
| 47 |
GD113 (BK-YE) |
16 |
GROUND - COWL TOP RIGHT |
|
| 48 |
GD113 (BK-YE) |
16 |
GROUND - COWL TOP RIGHT |
|
