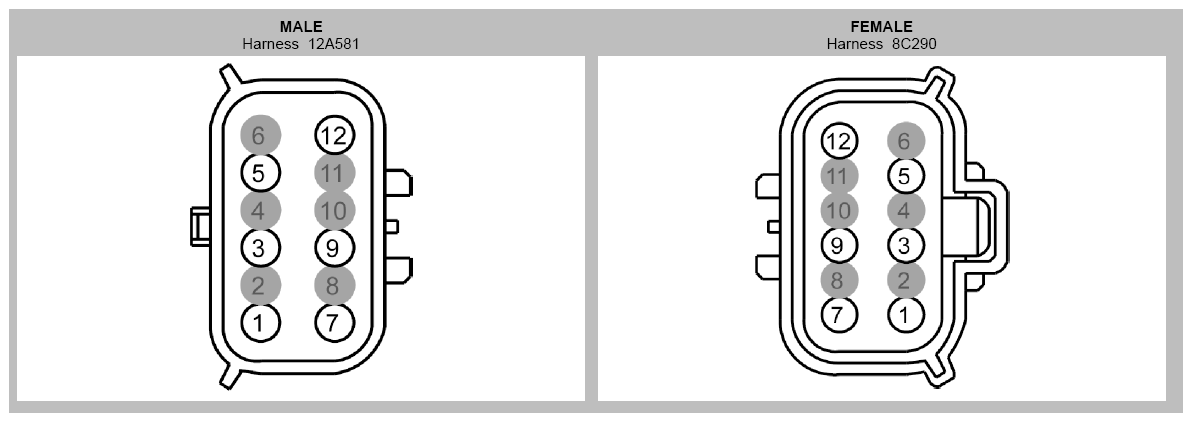

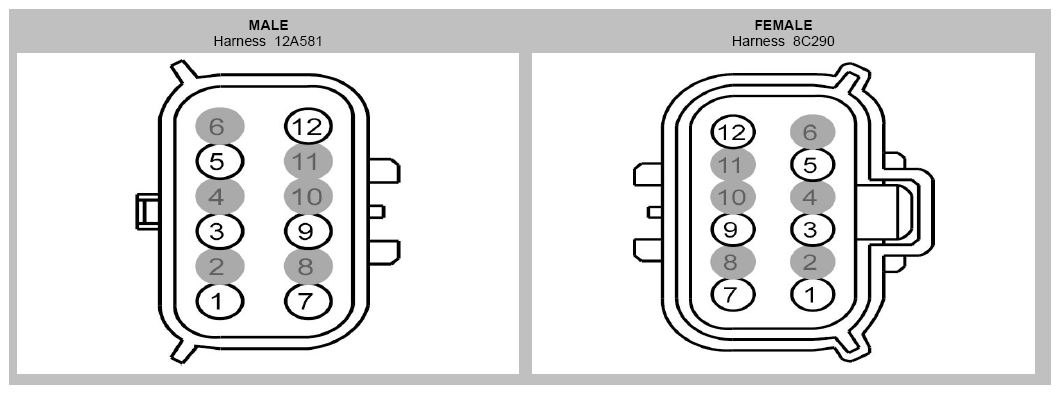

Inline Connector End View (C145)
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | CBB54 (BU-BN) | 18 | 8C290 |
| 1 | CBB55 (BN-BU) | 20 | 12A581 |
| 2 | * | * | |
| 3 | CE318 (VT) | 18 | |
| 4 | * | * | |
| 5 | RE407 (YE-VT) | 18 | 8C290 |
| 5 | RE407 (YE-VT) | 20 | 12A581 |
| 6 | * | * | |
| 7 | LE423 (GN-VT) | 18 | 8C290 |
| 7 | LE423 (GN-VT) | 20 | 12A581 |
| 8 | * | * | |
| 9 | VH433 (VT-OG) | 18 | 8C290 |
| 9 | VH433 (VT-OG) | 20 | 12A581 |
| 10 | * | * | |
| 11 | * | * | |
| 12 | GD122 (BK) | 18 |
