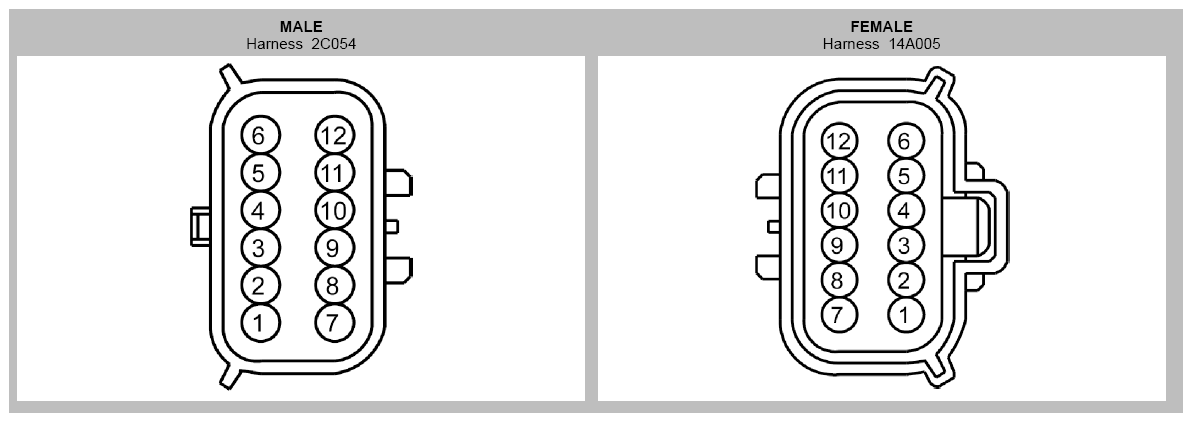

Inline Connector End View (C3051)
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | CCD06 (VT-GY) | 20 | 14A005 |
| 2 | RCD06 (BU-BN) | 18 | 2C054 |
| 2 | RCD06 (BU-BN) | 20 | 14A005 |
| 3 | VCD13 (GN-VT) | 18 | |
| 4 | RCD23 (WH-BN) | 18 | |
| 5 | LCD23 (GN-OG) | 18 | |
| 6 | CCF21 (VT-WH) | 18 | |
| 7 | CCD05 (GN-BU) | 18 | 2C054 |
| 7 | CCD05 (GN-BU) | 20 | 14A005 |
| 8 | RCD05 (YE-BU) | 18 | 2C054 |
| 8 | RCD05 (YE-BU) | 20 | 14A005 |
| 9 | VCD12 (VT-WH) | 18 | |
| 10 | RCD23 (WH-BN) | 18 | |
| 11 | LCD23 (GN-OG) | 18 | |
| 12 | RCF21 (BN-WH) | 18 | 14A005 |
| 12 | RCF21 (WH-VT) | 18 | 2C054 |
