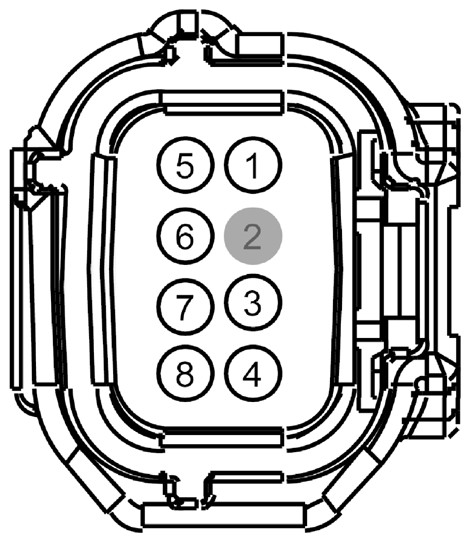

Evaporative Emission (EVAP) Leak Detection Control Module Connector End View (C3809)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CE347 (BU-GN) | 20 | EVAP LEAK DETECTION PUMP SWITCHING VALVE (EVAPLDPSV) | |
| 2 | * | * | Not Used | |
| 3 | CBK02 (GN) | 20 | FUSE - 8 OR CIRCUIT BREAKER (VPWR 2) | |
| 4 | CE229 (VT-OG) | 20 | CTRL MOD. - POWERTRAIN # FUEL TANK LEAK DETECTION PUMP (EVAPLDP) | |
| 5 | CBK02 (GN) | 20 | FUSE - 8 OR CIRCUIT BREAKER (VPWR 2) | |
| 6 | LE230 (BN-BU) | 20 | EVAP LEAK DETECTION PUMP PRESSURE SENSOR (VGEF) | |
| 7 | VE934 (GY-BN) | 20 | TRANSDUCER - FUEL TANK PRESSURE 2ND (EVAPLDPPR) | |
| 8 | RE259 (BU) | 20 | EVAP LEAK DETECTION PUMP PRESSURE SENSOR (SIGRTN) |

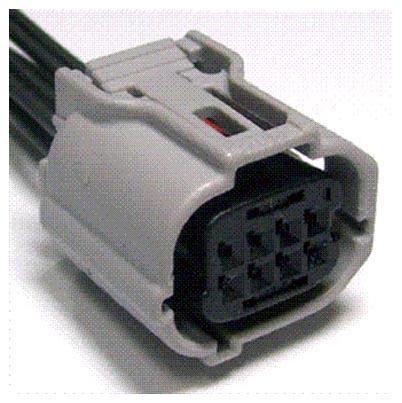

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1349 | Service Part Number: DU2Z-14S411-TA Gauge: 20 Pin material: Tin (greased) Cavities: 8 Vehicle Uses
|
