Cabin Coolant Heater Connector End View (C1815B)
Cabin Coolant Heater Connector End View (C1815B)

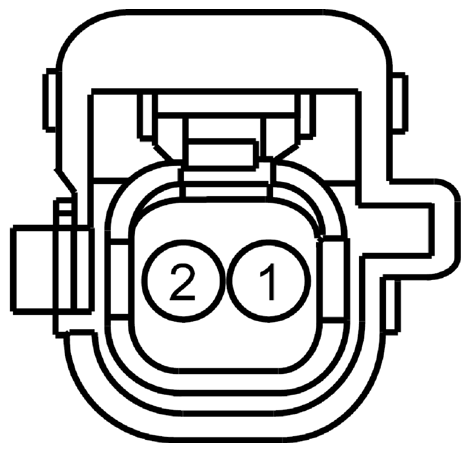

Fig 1: Identifying Cabin Coolant Heater Connector (C1815B)
Courtesy of FORD MOTOR CO.
Pin
Circuit
Gauge
Circuit Function
Qualifier
1
CYB03 (BN-YE)
22
CTRL MOD. - TRACTION BATTERY CONTROL # INTERLOCK POS (INT+)
PHEV
2
CYB04 (VT-BN)
22
CTRL MOD. - TRACTION BATTERY CONTROL # INTERLOCK NEG (INT-)
PHEV
