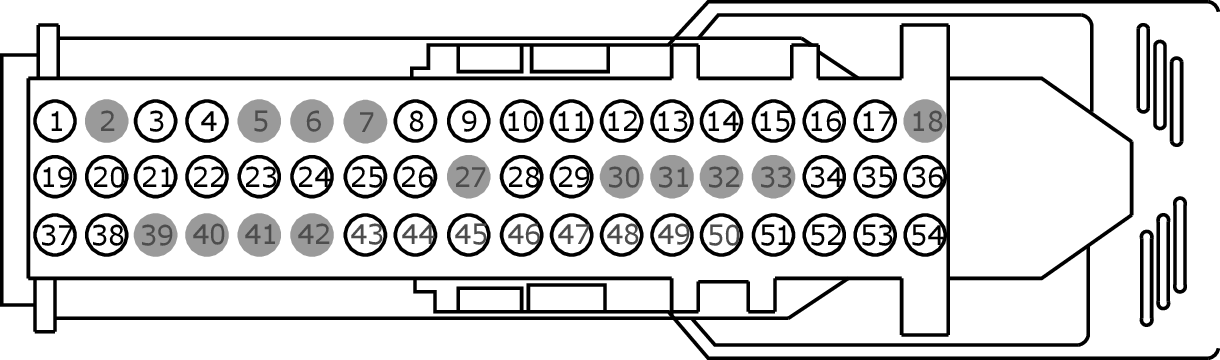

Connector End View (C2383) - SYNC MODULE [APIM]
Description
SYNC MODULE [APIM]
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
SBP32 (VT-RD) |
20 |
FUSE - 32 OR CIRCUIT BREAKER |
|
|
2 |
* |
* |
Not Used |
|
|
3 |
VME80 (GY-BU) |
22 |
CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 |
|
|
4 |
RME80 (GN-VT) |
22 |
CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 |
|
|
5 |
* |
* |
Not Used |
|
|
6 |
* |
* |
Not Used |
|
|
7 |
* |
* |
Not Used |
|
|
8 |
LME89 (YE-BU) |
22 |
CTRL MOD. - MEDIA CONNECTIVITY POWER |
|
|
9 |
DME45 (*) |
20 |
JACK - AUDIO # EXT. AUX IN D |
|
|
10 |
VME45 (BU) |
26 |
JACK - AUDIO # EXT. AUX IN LEFT |
|
|
11 |
RME45 (YE-GN) |
26 |
JACK - AUDIO # EXT. AUX IN LEFT OR COMMON |
|
|
12 |
VMM23 (BN-VT) |
22 |
CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # MICROPHONE PHONE/VOICE CONTROL + |
|
|
13 |
RMM23 (WH-GN) |
22 |
CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # MICROPHONE PHONE/VOICE CONTROL - |
|
|
14 |
VMP19 (WH-GN) |
22 |
CAMERA - PARKING AID REAR VIDEO + |
|
|
15 |
RMP19 (BN-VT) |
22 |
CAMERA - PARKING AID REAR VIDEO - |
|
|
16 |
VDB06 (GY-OG) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH |
|
|
17 |
VDB07 (VT-OG) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW |
|
|
18 |
* |
* |
Not Used |
|
|
19 |
VDB29 (GN-BU) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 |
|
|
20 |
VDB30 (WH-GN) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 |
|
|
21 |
DME80 (*) |
20 |
CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 D |
|
|
22 |
DME52 (*) |
20 |
CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] D |
|
|
23 |
VME52 (BU) |
22 |
CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] LEFT + |
|
|
24 |
RME52 (GY-OG) |
22 |
CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] LEFT - |
|
|
25 |
VME53 (VT) |
22 |
CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] RIGHT + |
|
|
26 |
RME53 (BN-WH) |
22 |
CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] RIGHT - |
|
|
27 |
* |
* |
Not Used |
|
|
28 |
VME46 (GN) |
26 |
JACK - AUDIO # EXT. AUX IN RIGHT |
|
|
29 |
RME46 (WH) |
26 |
JACK - AUDIO # EXT. AUX IN RIGHT |
|
|
30 |
* |
* |
Not Used |
|
|
31 |
* |
* |
Not Used |
|
|
32 |
* |
* |
Not Used |
|
|
33 |
* |
* |
Not Used |
|
|
34 |
VME88 (BU-WH) |
26 |
JACK - VIDEO # EXT. AUX IN |
|
|
35 |
RME88 (GN) |
26 |
JACK - VIDEO # EXT. AUX IN |
|
|
36 |
DME88 (*) |
20 |
JACK - VIDEO # EXT. AUX IN D |
|
|
37 |
GD215 (BK-GY) |
20 |
GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT |
|
|
38 |
RME89 (WH-BU) |
22 |
CTRL MOD. - MEDIA CONNECTIVITY GROUND |
|
|
39 |
* |
* |
Not Used |
|
|
40 |
* |
* |
Not Used |
|
|
41 |
* |
* |
Not Used |
|
|
42 |
* |
* |
Not Used |
|
|
43 |
* |
* |
Not Used |
|
|
44 |
* |
* |
Not Used |
|
|
45 |
* |
* |
Not Used |
|
|
46 |
* |
* |
Not Used |
|
|
47 |
* |
* |
Not Used |
|
|
48 |
* |
* |
Not Used |
|
|
49 |
* |
* |
Not Used |
|
|
50 |
* |
* |
Not Used |
|
|
51 |
VME90 (GY) |
26 |
CTRL MOD. - SATELLITE DIGITAL RADIO DATA LINK |
|
|
52 |
VME91 (WH) |
26 |
CTRL MOD. - SATELLITE DIGITAL RADIO DATA LINK |
|
|
53 |
VDB04 (BU) |
26 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH |
|
|
54 |
VDB05 (WH) |
26 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
