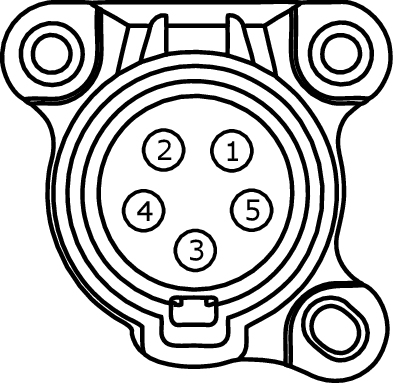

Connector End View (C1807) - CHARGE PORT
WARNING: This page is about a different car, the 2015 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Description
CHARGE PORT
Color
Harness
14B308
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
HYB53 (OG) |
12 |
PORT - HIGH VOLTAGE BATTERY CHARGER INLET 1 (L1) |
|
|
2 |
HYB54 (OG) |
12 |
PORT - HIGH VOLTAGE BATTERY CHARGER INLET 2 (L2) |
|
|
3 |
RYB57 (GN-YE) |
12 |
GROUND - CHARGER AC/BOND |
|
|
3 |
RYB57 (GN-YE) |
22 |
GROUND - CHARGER AC/BOND |
|
|
4 |
CYB56 (WH-VT) |
20 |
PORT - HIGH VOLTAGE BATTERY CHARGER INLET # CONTROL PILOT |
|
|
5 |
CYB55 (YE-GY) |
20 |
PORT - HIGH VOLTAGE BATTERY CHARGER INLET # PROXIMITY DETECTION |
