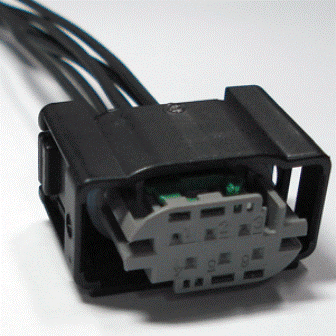

Connector End View (C1602) - BRAKE BOOSTER SOLENOID
WARNING: This page is about a different car, the 2015 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Description
BRAKE BOOSTER SOLENOID
Color
Harness
12A581
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
* |
* |
Not Used |
|
|
2 |
* |
* |
Not Used |
|
|
3 |
CCA22 (GY-YE) |
20 |
CTRL MOD. - SOLENOID IVD ACTIVE BOOSTER + |
|
|
4 |
VCA22 (GN-BN) |
20 |
CTRL MOD. - SOLENOID IVD ACTIVE BOOSTER - |
|
|
5 |
* |
* |
Not Used |
|
|
6 |
* |
* |
Not Used |
|
Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-963 |
Service Part Number: 5U2Z-14S411-YB Gauge: 20 Pin material: Tin Cavities: 6 Vehicle Uses Sensor - Yaw |
