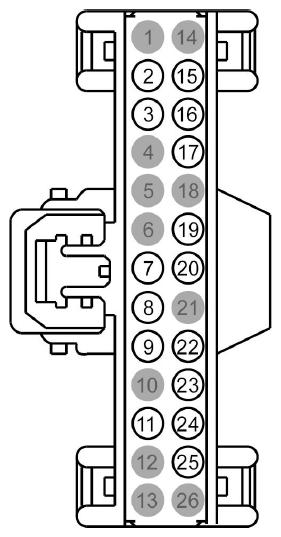

| 1 |
* |
* |
Not Used |
|
| 2 |
CPL44 (YE-OG) |
22 |
SWITCH - LIFTGATE/DECKLID/CARGO # AJAR |
|
| 3 |
CPR63 (GY-YE) |
22 |
SWITCH - POWER LUGGAGE COMPARTMENT # OPEN/CLOSE |
|
| 4 |
* |
* |
Not Used |
|
| 5 |
* |
* |
Not Used |
|
| 6 |
* |
* |
Not Used |
|
| 7 |
VPR53 (BU-WH) |
22 |
SENSOR - POWER LUGGAGE COMPARTMENT # OPTICAL/HALL 1 |
|
| 8 |
VPR54 (BU-BN) |
22 |
SENSOR - POWER LUGGAGE COMPARTMENT # OPTICAL/HALL 2 |
|
| 9 |
RPR56 (GY-VT) |
22 |
CTRL MOD. - POWER LUGGAGE COMPARTMENT # CHIME - |
|
| 10 |
* |
* |
Not Used |
|
| 11 |
CPR89 (BN-BU) |
22 |
SWITCH - POWER LUGGAGE COMPARTMENT # OPEN/CLOSE #2 (REAR) |
|
| 12 |
* |
* |
Not Used |
|
| 13 |
* |
* |
Not Used |
|
| 14 |
* |
* |
Not Used |
|
| 15 |
CPL81 (BN-VT) |
22 |
CTRL MOD. - DOOR LOCK # LIFTGATE/DECKLID/CARGO AJAR |
|
| 16 |
CPR72 (GN-BU) |
22 |
CTRL MOD. - POWER LUGGAGE COMPARTMENT # MOTOR STRIKER (-) |
|
| 17 |
CPR65 (BU-GN) |
22 |
LATCH - POWER LUGGAGE COMPARTMENT # LATCH SWITCH FULL |
|
| 18 |
* |
* |
Not Used |
|
| 19 |
CPR55 (GN-BU) |
22 |
CTRL MOD. - POWER LUGGAGE COMPARTMENT # SENSOR POWER |
|
| 20 |
RPR55 (WH-BU) |
22 |
CTRL MOD. - POWER LUGGAGE COMPARTMENT # SENSOR RETURN |
|
| 21 |
* |
* |
Not Used |
|
| 22 |
CPR56 (VT-BN) |
22 |
CTRL MOD. - POWER LUGGAGE COMPARTMENT # CHIME + |
|
| 23 |
VDB07 (VT) |
26 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW |
|
| 24 |
VDB06 (GY) |
26 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH |
|
| 25 |
CPL60 (BN-YE) |
22 |
SWITCH - LIFTGATE GLASS RELEASE |
|
| 26 |
* |
* |
Not Used |
|
