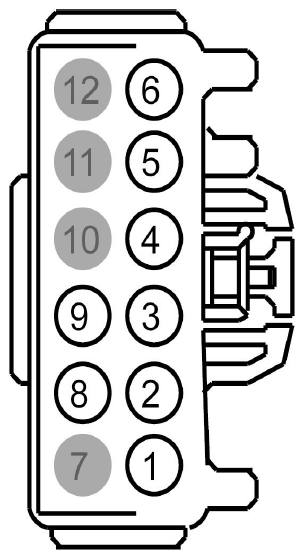

Rear Gate Trunk Module (RGTM) Connector End View (C4174A)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | GD347 (BK-VT) | 12 | GROUND - PILLAR C OR QUARTER PANEL LEFT | |
| 2 | CPR61 (BN) | 22 | CTRL MOD. - POWER LUGGAGE COMPARTMENT # CINCH + | |
| 3 | CPR71 (GY-BN) | 22 | CTRL MOD. - POWER LUGGAGE COMPARTMENT # MOTOR STRIKER (+) | |
| 4 | SBB80 (VT-RD) | 12 | FUSE - 80 OR CIRCUIT BREAKER | |
| 5 | CPR57 (GN-WH) | 22 | CTRL MOD. - POWER LUGGAGE COMPARTMENT # OPEN | |
| 6 | CPR58 (GN-OG) | 22 | CTRL MOD. - POWER LUGGAGE COMPARTMENT # CLOSE | |
| 7 | * | * | Not Used | |
| 8 | CPL10 (GN-WH) | 22 | CTRL MOD. - DOOR LOCK # LIFTGATE/DECKLID RELEASE | |
| 9 | SBP10 (YE-RD) | 20 | FUSE - 10 OR CIRCUIT BREAKER | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used |

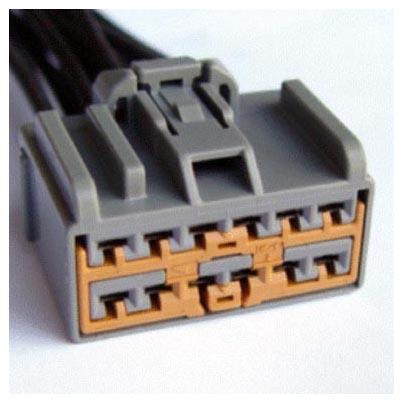

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-396 | Service Part Number: 3U2Z-14S411-BKA Gauge: 12 Pin material: Tin Cavities: 12 Vehicle Uses
|
