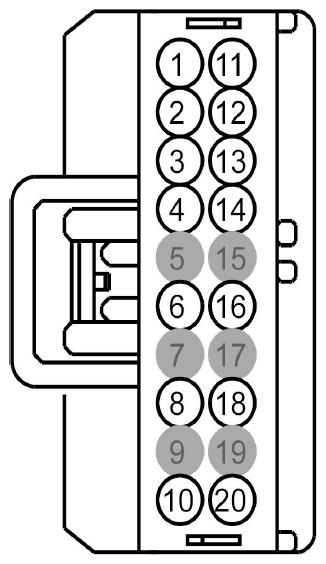

| 1 |
VME58 (YE-VT) |
22 |
CTRL MOD. - AUDIO # OUTPUT LEFT 2 + |
|
| 2 |
VME79 (GY-VT) |
22 |
SPEAKER - LEFT REAR + |
|
| 3 |
VME59 (YE-OG) |
22 |
CTRL MOD. - AUDIO # OUTPUT RIGHT 2 + |
|
| 4 |
VME78 (GN-VT) |
22 |
SPEAKER - RIGHT REAR + |
|
| 5 |
* |
* |
Not Used |
|
| 6 |
VME57 (YE-VT) |
22 |
MICROPHONE - AMBIENT NOISE FRONT + |
|
| 7 |
* |
* |
Not Used |
|
| 8 |
VMEA0 (BU-GN) |
22 |
MICROPHONE - AMBIENT NOISE 3 + |
|
| 9 |
* |
* |
Not Used |
|
| 10 |
VDB29 (GN-BU) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH |
|
| 11 |
RME58 (BN-BU) |
22 |
CTRL MOD. - AUDIO # OUTPUT LEFT 2 - |
|
| 12 |
RME79 (BN-VT) |
22 |
SPEAKER - LEFT REAR - |
|
| 13 |
RME59 (WH-GN) |
22 |
CTRL MOD. - AUDIO # OUTPUT RIGHT 2 - |
|
| 14 |
RME78 (GY) |
22 |
SPEAKER - RIGHT REAR - |
|
| 15 |
* |
* |
Not Used |
|
| 16 |
RME57 (BU-BN) |
22 |
MICROPHONE - AMBIENT NOISE FRONT - |
|
| 17 |
* |
* |
Not Used |
|
| 18 |
RMEA0 (WH-OG) |
22 |
MICROPHONE - AMBIENT NOISE 3 - |
|
| 19 |
* |
* |
Not Used |
|
| 20 |
VDB30 (WH-GN) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW |
|
