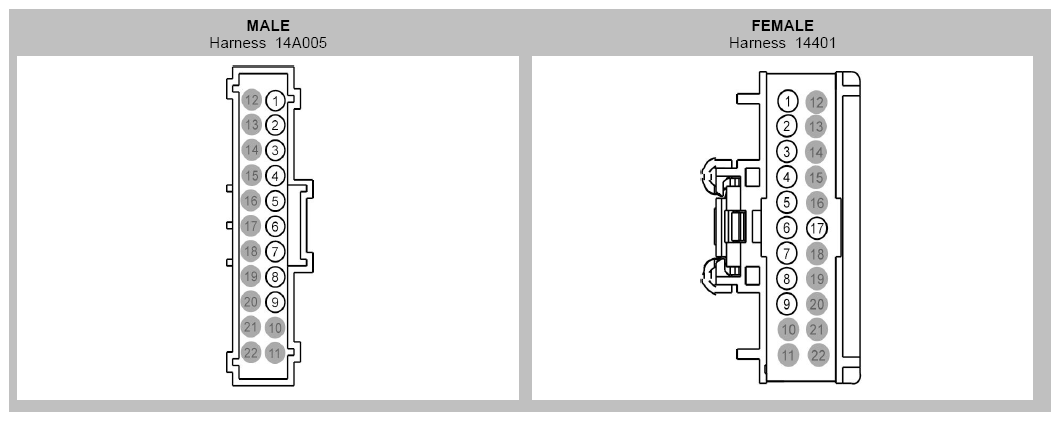

Inline Connector End View (C264)
Courtesy of FORD MOTOR CO.
| Pin |
Circuit |
Gauge |
Qualifier |
| 1 |
VME07 (WH) |
18 |
|
| 1 |
VME58 (YE) |
26 |
14A005 |
| 2 |
RME07 (WH-BN) |
18 |
|
| 2 |
RME58 (BU) |
26 |
14A005 |
| 3 |
VME09 (WH-GN) |
18 |
|
| 3 |
VME59 (OG) |
26 |
14A005 |
| 4 |
RME09 (BN-YE) |
18 |
|
| 4 |
RME59 (WH) |
26 |
14A005 |
| 5 |
VME10 (WH-VT) |
18 |
|
| 5 |
VME79 (VT) |
26 |
14A005 |
| 6 |
RME10 (WH-OG) |
18 |
|
| 6 |
RME79 (BN-YE) |
26 |
14A005 |
| 7 |
VME12 (BN-WH) |
18 |
|
| 7 |
VME78 (GN) |
26 |
14A005 |
| 8 |
RME12 (BN-BU) |
18 |
|
| 8 |
RME78 (GY) |
26 |
14A005 |
| 9 |
DME07 (*) |
20 |
|
| 10 |
* |
* |
|
| 11 |
* |
* |
|
| 12 |
* |
* |
|
| 13 |
* |
* |
|
| 14 |
* |
* |
|
| 15 |
* |
* |
|
| 16 |
* |
* |
|
| 17 |
* |
* |
|
| 18 |
* |
* |
|
| 19 |
* |
* |
|
| 20 |
* |
* |
|
| 21 |
* |
* |
|
| 22 |
* |
* |
|
