OEM Connector End Views - C100 Through C335 - (Except Hybrid)
>>
Inline Connector End View (C144)
Inline Connector End View (C144)

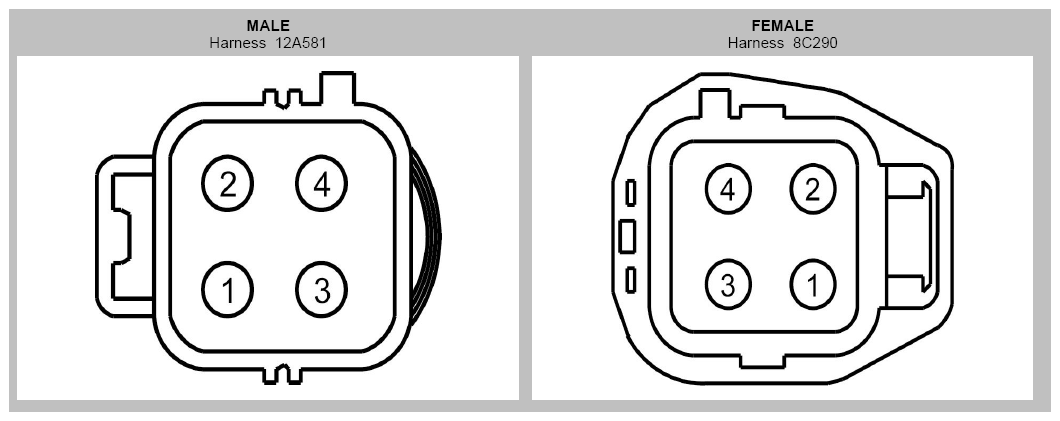

Fig 1: Identifying Inline Connector End View (C144)
Courtesy of FORD MOTOR CO.
Pin
Circuit
Gauge
Qualifier
1
CEC05 (VT-GY)
12
2
CEC06 (YE-OG)
12
3
CEC07 (BN)
12
4
GD122 (BK)
12

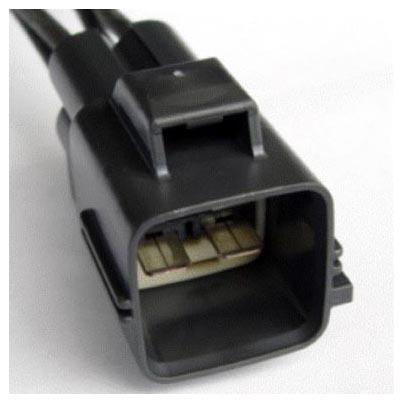

Available Pigtail Kits
Pigtail Kit Part Number
WPT-750
Service Part Number:
3U2Z-14S411-EJAA
Gauge:
10
Pin material:
Tin
Cavities:
4
Vehicle Uses:
Motor - Engine Cooling Fan
