Headlamp Switch Connector End View (C205)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | CLN56 (BN) | 26 | DIMMER - IP/SWITCH ILLUMINATION # DIM DOWN | |
| 4 | GD214 (BK-BU) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE | |
| 5 | GD216 (BK-VT) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE # 3RD POINT | Fusion |
| 5 | GD216 (BK-VT) | 20 | GROUND - INSTRUMENT PANEL STRUCTURE # 3RD POINT | MKZ |
| 6 | CLN55 (WH) | 26 | DIMMER - IP/SWITCH ILLUMINATION # DIM UP | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | CLF23 (VT) | 26 | SWITCH - HEADLAMP OFF | |
| 11 | CLN34 (YE) | 26 | CTRL MOD. - DOOR WARNING LAMP DRIVER + | MKZ |
| 11 | CLS34 (GY) | 26 | SWITCH - PARK LAMPS | Fusion |
| 12 | CLF24 (YE-BU) | 26 | SWITCH - HEADLAMP ON | |
| 13 | CLF19 (VT-WH) | 26 | SWITCH - AUTOLAMP (1) ON | |
| 14 | CLF21 (GY-BN) | 26 | SWITCH - FOG LAMPS FRONT | |
| 15 | VLN04 (VT) | 26 | CTRL MOD. - IP/SWITCH ILLUMINATION | Fusion |
| 15 | VLN04 (BU-WH) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION | MKZ |
| 16 | * | * | Not Used |

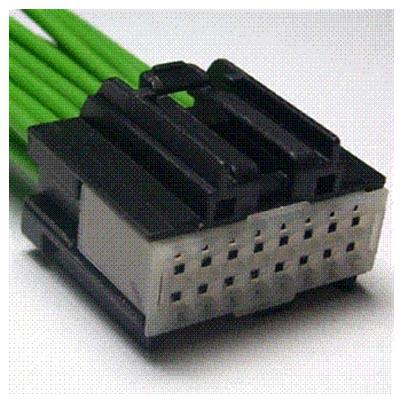

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1294 | Service Part Number: CU2Z-14S411-AJA Gauge: 18 Pin material: Silver Cavities: 16 Vehicle Uses
|
