Headlamp Assembly LH Connector End View (C1509B)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CLF64 (BU-OG) | 22 | CTRL MOD. - HEADLAMP # LED TURN + | |
| 2 | RLF64 (WH-BU) | 22 | CTRL MOD. - HEADLAMP # LED TURN - | |
| 3 | RLF66 (BU) | 22 | CTRL MOD. - HEADLAMP GROUND 1 (BIN CTN TURN) | |
| 4 | VLF67 (GN-WH) | 22 | CTRL MOD. - HEADLAMP # THERMAL SENSOR 1 (RD1 CTN) | |
| 5 | VLF66 (YE) | 22 | CTRL MOD. - HEADLAMP # BIN RESISTOR 1 (RD1 BIN) | |
| 6 | GD120 (BK-GN) | 22 | GROUND - FENDER FRONT LEFT | |
| 7 | CLF65 (BU-WH) | 22 | CTRL MOD. - HEADLAMP # LED DRL/PARK + | |
| 8 | RLF65 (YE-GN) | 22 | CTRL MOD. - HEADLAMP # LED DRL/PARK - | |
| 9 | RLF68 (BU-BN) | 22 | CTRL MOD. - HEADLAMP GROUND 2 (BIN CTN DRL/PARK) | |
| 10 | VLF69 (WH-BN) | 22 | CTRL MOD. - HEADLAMP # THERMAL SENSOR 2 (RD2 CTN) | |
| 11 | VLF68 (GY-OG) | 22 | CTRL MOD. - HEADLAMP # BIN RESISTOR 1 (RD1 BIN) | |
| 12 | GD120 (BK-GN) | 22 | GROUND - FENDER FRONT LEFT |

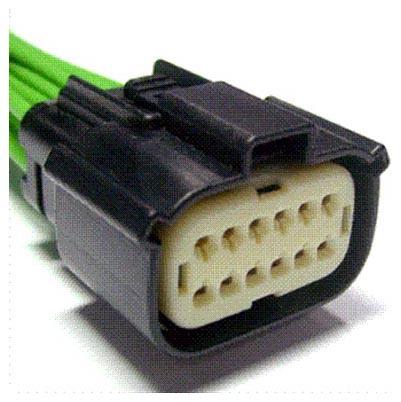

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1125 | Service Part Number: AU2Z-14S411-AMA Gauge: 16 Pin material: Silver Cavities: 12 Vehicle Uses
|
