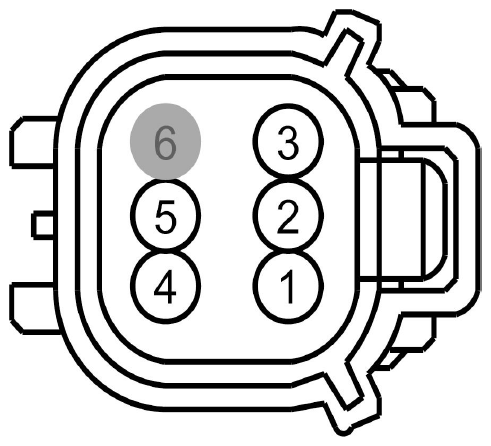

Rear Lamp Assembly RH Connector End View (C415)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CLS53 (GY-VT) | 22 | CTRL MOD. - STOP/TURN RIGHT OUTBOARD | |
| 2 | CLS05 (BU-GY) | 22 | CTRL MOD. - PARK FRONT LEFT OR FRONT/REAR LEFT | Fusion |
| 2 | CLS27 (GN-OG) | 22 | CTRL MOD. - TURN LAMP RIGHT REAR | MKZ |
| 3 | CLS07 (BN-YE) | 22 | CTRL MOD. - PARK FRONT RIGHT OR FRONT/REAR RIGHT | MKZ |
| 3 | CLS27 (GN-OG) | 22 | CTRL MOD. - TURN LAMP RIGHT REAR | Fusion |
| 4 | GD313 (BK-GN) | 20 | GROUND - PILLAR C OR QUARTER PANEL RIGHT # 2ND POINT | Fusion |
| 4 | GD347 (BK-VT) | 22 | GROUND - PILLAR C OR QUARTER PANEL LEFT | MKZ |
| 5 | CLS54 (BU-OG) | 22 | LAMP - TURN REAR RIGHT # SIGNAL OUT | |
| 6 | * | * | Not Used |

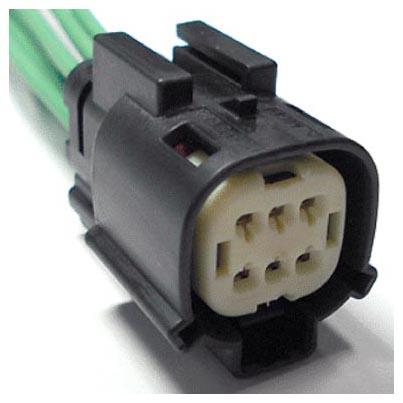

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-971 | Service Part Number: 3U2Z-14S411-FEAB Gauge: 14 Pin material: Silver Cavities: 6 Vehicle Uses
|
