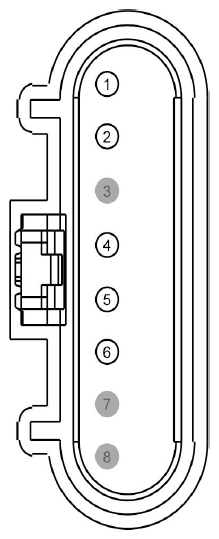

Rear Door Latch Release Motor RH Connector End View (C805)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CPL13 (BN-GN) | 14 | CTRL MOD. - DOOR LOCK # ALL UNLOCK | |
| 2 | CPL11 (GY-BN) | 14 | CTRL MOD. - DOOR LOCK # ALL LOCK | |
| 3 | * | * | Not Used | |
| 4 | RPL72 (BN-WH) | 22 | CTRL MOD. - DOOR LOCK # LATCH REAR PASSENGER SIDE | |
| 5 | CPL70 (WH-BN) | 22 | SWITCH - LATCH REAR PASSENGER SIDE # CHILD LOCK FEEDBACK | |
| 6 | CPL39 (YE) | 22 | SWITCH - LATCH REAR PASSENGER SIDE # AJAR (INCL.SLIDING DOOR) | |
| 6 | CPL39 (YE) | 20 | SWITCH - LATCH REAR PASSENGER SIDE # AJAR (INCL.SLIDING DOOR) | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used |
