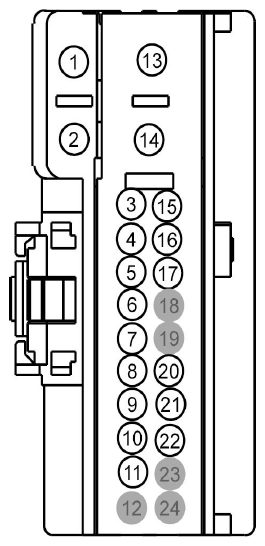

| 1 |
SBP26 (YE-RD) |
12 |
FUSE - 26 OR CIRCUIT BREAKER |
|
| 2 |
GD383 (BK-WH) |
12 |
GROUND - CROSS MEMBER MIDDLE PASSENGER OR RIGHT |
|
| 3 |
CPL88 (VT) |
26 |
CTRL MOD. - DOOR LOCK # LOCK STATUS INDICATOR PASSENGER |
|
| 4 |
CLS26 (BU-WH) |
26 |
CTRL MOD. - TURN LAMP RIGHT MIRROR + |
MKZ |
| 4 |
CLS26 (GY) |
26 |
CTRL MOD. - TURN LAMP RIGHT MIRROR + |
Fusion |
| 5 |
VDN10 (BN-VT) |
22 |
CTRL MOD. - LIN BUS # PASSENGER OR RIGHT HAND DOOR MODULE |
MKZ |
| 5 |
VDN10 (BN) |
22 |
CTRL MOD. - LIN BUS # PASSENGER OR RIGHT HAND DOOR MODULE |
Fusion |
| 6 |
VDB07 (VT) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW |
Fusion |
| 6 |
VDB07 (VT-OG) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW |
MKZ |
| 7 |
VDB06 (GY-OG) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH |
MKZ |
| 7 |
VDB06 (GY) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH |
Fusion |
| 8 |
CPW20 (OG) |
26 |
SWITCH - POWER WINDOW FRONT PASSENGER # UP |
Fusion |
| 8 |
CPW20 (WH-RD) |
26 |
SWITCH - POWER WINDOW FRONT PASSENGER # UP |
MKZ |
| 9 |
CPW19 (VT) |
26 |
SWITCH - POWER WINDOW FRONT PASSENGER # DOWN |
MKZ |
| 9 |
CPW19 (VT-WH) |
26 |
SWITCH - POWER WINDOW FRONT PASSENGER # DOWN |
Fusion |
| 10 |
CPL16 (YE-GN) |
26 |
SWITCH - TRIM DOOR LOCK PASSENGER # UNLOCK |
MKZ |
| 10 |
CPL16 (YE) |
26 |
SWITCH - TRIM DOOR LOCK PASSENGER # UNLOCK |
Fusion |
| 11 |
VPW45 (GN-WH) |
22 |
CTRL MOD. - WINDOW MOTOR DRIVER # SENSOR 2 |
|
| 12 |
* |
* |
Not Used |
|
| 13 |
CPW41 (GY-YE) |
12 |
CTRL MOD. - WINDOW MOTOR FRONT PASSENGER # DOWN |
|
| 14 |
CPW40 (WH) |
12 |
CTRL MOD. - WINDOW MOTOR FRONT PASSENGER # UP |
|
| 15 |
CPL78 (VT-WH) |
26 |
CTRL MOD. - DOOR LOCK # SWITCH TRIM DOOR LOCK PASSENGER ILLUMINATION |
MKZ |
| 15 |
CPL78 (WH) |
26 |
CTRL MOD. - DOOR LOCK # SWITCH TRIM DOOR LOCK PASSENGER ILLUMINATION |
Fusion |
| 16 |
LPW42 (VT-GY) |
22 |
CTRL MOD. - WINDOW MOTOR DRIVER # SENSORS |
|
| 17 |
RPW05 (GN-BN) |
22 |
CTRL MOD. - POWER WINDOW SWITCH FRONT PASSENGER RETURN |
|
| 18 |
* |
* |
Not Used |
|
| 19 |
* |
* |
Not Used |
|
| 20 |
CPL15 (BU) |
26 |
SWITCH - TRIM DOOR LOCK PASSENGER # LOCK |
|
| 21 |
VPW44 (BU-OG) |
22 |
CTRL MOD. - WINDOW MOTOR DRIVER # SENSOR 1 |
|
| 22 |
RPW43 (YE-GN) |
22 |
CTRL MOD. - WINDOW MOTOR DRIVER # SENSORS |
|
| 23 |
* |
* |
Not Used |
|
| 24 |
* |
* |
Not Used |
|
