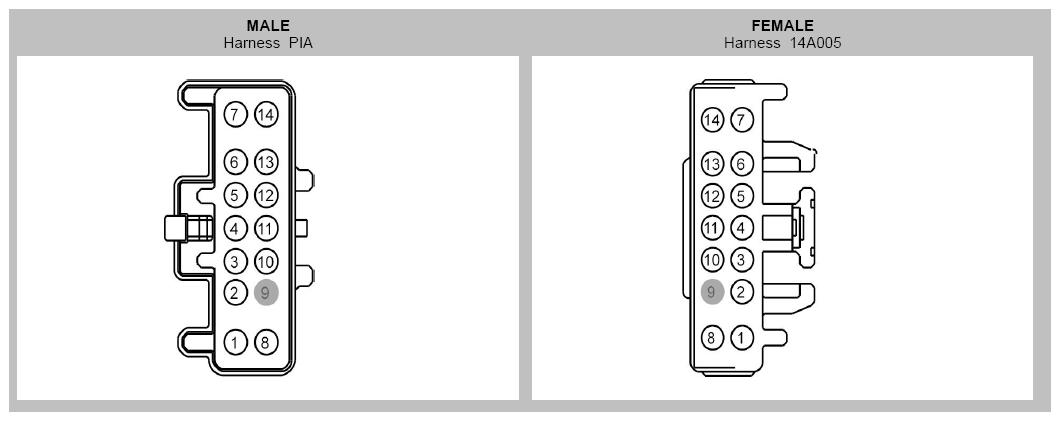

Inline Connector End View (C925)
Courtesy of FORD MOTOR CO.
| Pin |
Circuit |
Gauge |
Qualifier |
| 1 |
* (BK) |
* |
PIA |
| 1 |
SBB72 (VT-RD) |
10 |
14A005 |
| 2 |
* (BK) |
* |
PIA |
| 2 |
CPR31 (VT-BN) |
22 |
14A005 |
| 3 |
* (BK) |
* |
PIA |
| 3 |
CPR38 (WH-BU) |
22 |
14A005 |
| 4 |
* (BK) |
* |
PIA |
| 4 |
CPR40 (YE-OG) |
22 |
14A005 |
| 5 |
* (BK) |
* |
PIA |
| 5 |
VMC05 (VT-OG) |
22 |
14A005 |
| 6 |
* (BK) |
* |
PIA |
| 6 |
CBP23 (BN-YE) |
20 |
14A005 |
| 7 |
* (BK) |
* |
PIA |
| 7 |
GD383 (BK-WH) |
10 |
14A005 |
| 8 |
* (BK) |
* |
PIA |
| 8 |
SBB85 (GY-RD) |
10 |
14A005 |
| 9 |
* |
* |
|
| 10 |
* (BK) |
* |
PIA |
| 10 |
CPW01 (BN-BU) |
22 |
14A005 |
| 11 |
* (BK) |
* |
PIA |
| 11 |
CPR86 (GY-BN) |
22 |
14A005 |
| 12 |
* (BK) |
* |
PIA |
| 12 |
CLS28 (BU-WH) |
20 |
14A005 |
| 13 |
* (BK) |
* |
PIA |
| 13 |
CPR87 (VT) |
22 |
14A005 |
| 14 |
* (BK) |
* |
PIA |
| 14 |
GD383 (BK-WH) |
10 |
14A005 |
