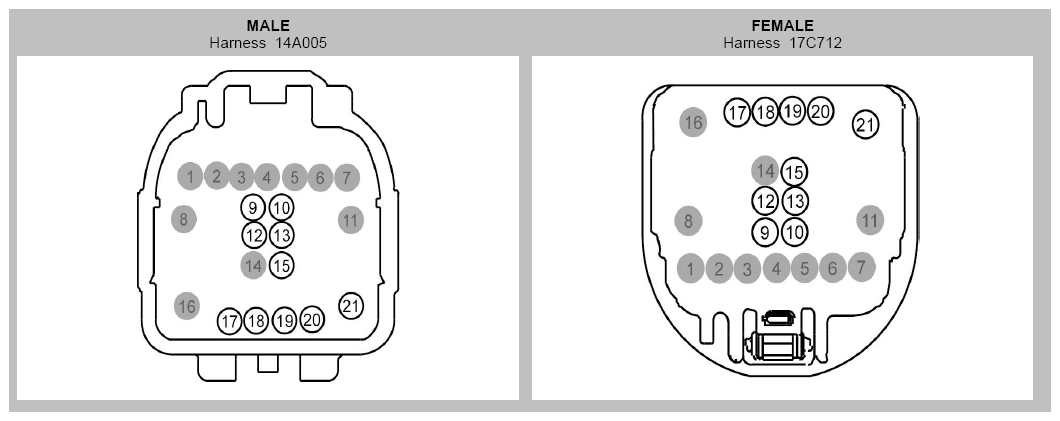

Inline Connector End View (C922)
Courtesy of FORD MOTOR CO.
| Pin |
Circuit |
Gauge |
Qualifier |
| 1 |
* |
* |
|
| 2 |
* |
* |
|
| 3 |
* |
* |
|
| 4 |
* |
* |
|
| 5 |
* |
* |
|
| 6 |
* |
* |
|
| 7 |
* |
* |
|
| 8 |
* |
* |
|
| 9 |
CPR86 (GY-BN) |
22 |
|
| 10 |
CPR31 (VT-BN) |
22 |
|
| 11 |
* |
* |
|
| 12 |
CPR87 (VT) |
20 |
14A005 |
| 12 |
CPR87 (VT) |
22 |
|
| 13 |
CPR38 (WH-BU) |
22 |
|
| 14 |
* |
* |
|
| 15 |
CPR40 (YE-OG) |
22 |
|
| 16 |
* |
* |
17C712 |
| 16 |
CBB23 (BN-YE) |
18 |
14A005 |
| 17 |
VDB25 (GN) |
26 |
|
| 17 |
VDB25 (GN-OG) |
22 |
17C712 |
| 18 |
VDB26 (GY) |
26 |
|
| 18 |
VDB26 (GY-BU) |
22 |
17C712 |
| 19 |
VDB25 (GN) |
26 |
|
| 19 |
VDB25 (GN-OG) |
22 |
17C712 |
| 20 |
VDB26 (GY) |
26 |
|
| 20 |
VDB26 (GY-BU) |
22 |
17C712 |
| 21 |
GD383 (BK-WH) |
20 |
|
