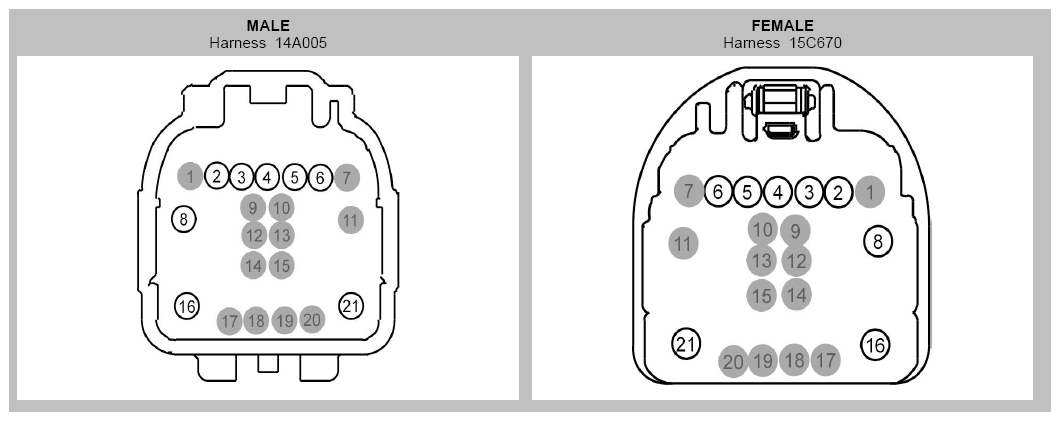

Inline Connector End View (C919)
Courtesy of FORD MOTOR CO.
| Pin |
Circuit |
Gauge |
Qualifier |
| 1 |
* |
* |
|
| 2 |
CPR40 (YE) |
26 |
14A005 |
| 2 |
CPR40 (YE-OG) |
22 |
|
| 3 |
CPW01 (BN-BU) |
22 |
|
| 4 |
CPR38 (BU) |
26 |
14A005 |
| 4 |
CPR38 (WH-BU) |
22 |
|
| 5 |
CPR31 (VT-BN) |
22 |
|
| 5 |
CPR31 (VT-WH) |
26 |
14A005 |
| 6 |
VMC05 (OG) |
26 |
14A005 |
| 6 |
VMC05 (VT-OG) |
22 |
|
| 7 |
* |
* |
|
| 8 |
CBP23 (BN-YE) |
20 |
14A005 |
| 8 |
CBP23 (BN-YE) |
22 |
15C670 |
| 8 |
CBP23 (GN-BN) |
22 |
14A005 |
| 9 |
* |
* |
|
| 10 |
* |
* |
|
| 11 |
* |
* |
|
| 12 |
* |
* |
|
| 13 |
* |
* |
|
| 14 |
* |
* |
|
| 15 |
* |
* |
|
| 16 |
SBP27 (BK-GN) |
10 |
15C670 |
| 16 |
SBP27 (BK-GN) |
12 |
14A005 |
| 17 |
* |
* |
|
| 18 |
* |
* |
|
| 19 |
* |
* |
|
| 20 |
* |
* |
|
| 21 |
GD382 (BK-GY) |
10 |
15C670 |
| 21 |
GD383 (BK-WH) |
12 |
14A005 |
