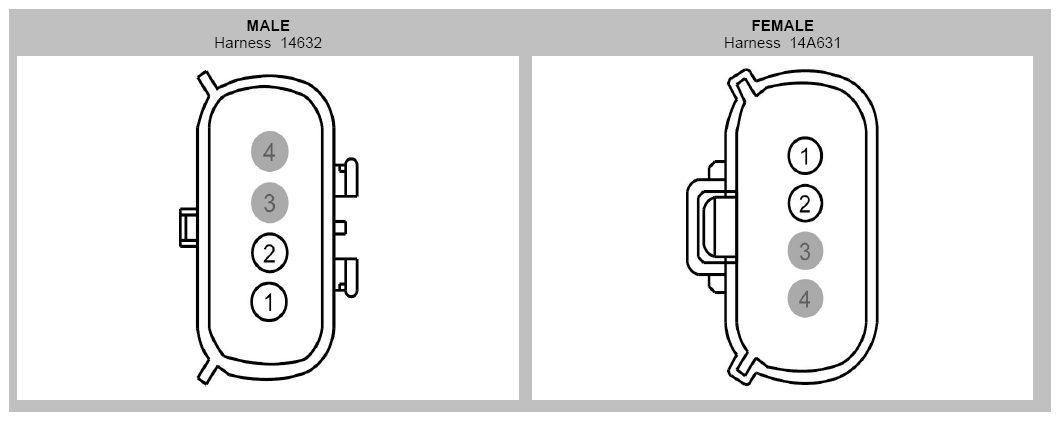

Inline Connector End View (C800)
Courtesy of FORD MOTOR CO.
| Pin |
Circuit |
Gauge |
Qualifier |
| 1 |
VPK39 (GN-VT) |
22 |
14A631 - MKZ |
| 1 |
VPK47 (VT) |
22 |
14A631 - Fusion |
| 1 |
VPK47 (VT) |
22 |
14632 |
| 2 |
RPK39 (VT) |
22 |
14A631 - Fusion |
| 2 |
RPK39 (VT-OG) |
22 |
14632 |
| 2 |
RPK39 (VT-OG) |
22 |
14A631 - MKZ |
| 3 |
* |
* |
|
| 4 |
* |
* |
|
