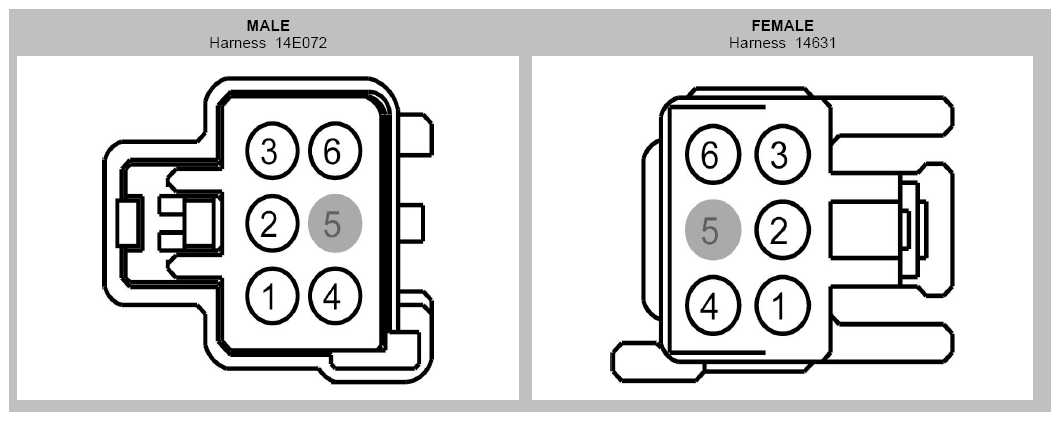

Inline Connector End View (C510)
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | VDN05 (YE) | 22 | 14631 - Fusion |
| 1 | VDN05 (YE-GY) | 22 | 14E072 |
| 1 | VDN05 (YE-GY) | 22 | 14631 - MKZ |
| 2 | CPL30 (BU-BN) | 22 | |
| 3 | CB0X7 (GN-RD) | 22 | 14E072 |
| 3 | CBX07 (GN) | 22 | 14631 - Fusion |
| 3 | CBX07 (GN-RD) | 22 | 14631 - MKZ |
| 4 | GD382 (BK-GY) | 22 | |
| 5 | * | * | |
| 6 | CPL87 (BN) | 22 | 14E072 |
| 6 | CPL87 (BN) | 26 | 14631 - MKZ |
| 6 | CPL87 (BN-WH) | 26 | 14631 - Fusion |
