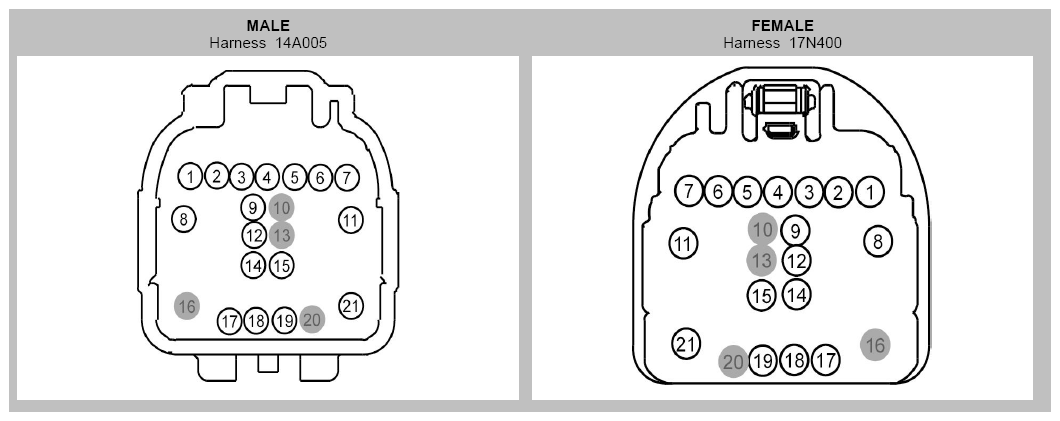

Inline Connector End View (C406)
Courtesy of FORD MOTOR CO.
| Pin |
Circuit |
Gauge |
Qualifier |
| 1 |
CLN13 (WH-BU) |
20 |
17N400 |
| 1 |
CLN13 (WH-BU) |
22 |
14A005 |
| 2 |
CLS05 (BU-GY) |
20 |
17N400 |
| 2 |
CLS05 (BU-GY) |
22 |
14A005 |
| 3 |
VDN04 (VT-WH) |
20 |
17N400 |
| 3 |
VDN04 (VT-WH) |
22 |
14A005 - MKZ |
| 3 |
VDN04 (WH) |
22 |
14A005 - Fusion |
| 4 |
CLS17 (YE-GY) |
20 |
17N400 |
| 4 |
CLS17 (YE-GY) |
22 |
14A005 |
| 5 |
CLS28 (BU-WH) |
20 |
17N400 |
| 5 |
CLS28 (BU-WH) |
20 |
14A005 - Fusion |
| 5 |
CLS28 (BU-WH) |
22 |
14A005 - MKZ |
| 6 |
CPL10 (GN-WH) |
18 |
17N400 |
| 6 |
CPL10 (GN-WH) |
22 |
14A005 |
| 7 |
CPR89 (BN-BU) |
20 |
17N400 |
| 7 |
CPR89 (BN-BU) |
22 |
14A005 |
| 8 |
CPL10 (GN-WH) |
18 |
|
| 8 |
CPL10 (GN-WH) |
22 |
14A005 |
| 9 |
CBB23 (BN-YE) |
20 |
|
| 10 |
* |
* |
|
| 11 |
GD215 (BK-GY) |
18 |
14A005 |
| 11 |
GD215 (BK-GY) |
20 |
17N400 |
| 12 |
CPL44 (YE-OG) |
20 |
17N400 - MKZ |
| 12 |
CPL81 (BN-VT) |
22 |
14A005 - MKZ |
| 13 |
* |
* |
|
| 14 |
CPL44 (YE-OG) |
20 |
17N400 - Fusion |
| 14 |
CPL44 (YE-OG) |
22 |
14A005 - Fusion |
| 15 |
CPL60 (BN-YE) |
20 |
17N400 |
| 15 |
CPL60 (BN-YE) |
22 |
14A005 |
| 16 |
* |
* |
|
| 17 |
VMP19 (WH-GN) |
20 |
17N400 |
| 17 |
VMP19 (WH-GN) |
22 |
14A005 |
| 18 |
RMP19 (BN-VT) |
20 |
17N400 |
| 18 |
RMP19 (BN-VT) |
22 |
14A005 |
| 19 |
DMP19 (*) |
20 |
|
| 20 |
* |
* |
|
| 21 |
GD347 (BK-VT) |
16 |
17N400 |
| 21 |
GD347 (BK-VT) |
18 |
14A005 |
| 21 |
GD347 (BK-VT) |
20 |
14A005 |
