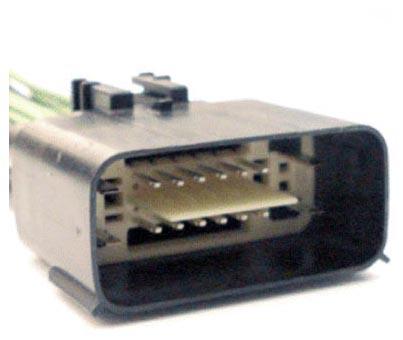

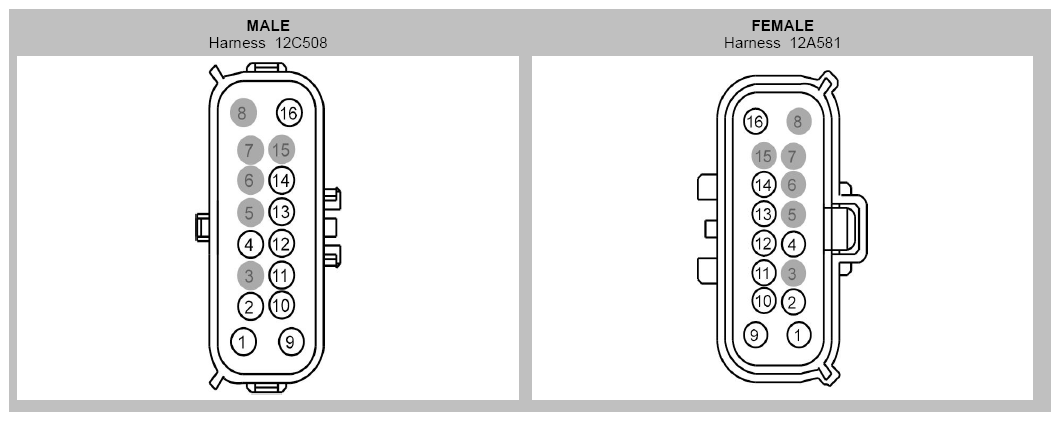

Inline Connector End View (C1026)
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | CBK04 (VT) | 12 | 12C508 |
| 1 | CBK04 (VT) | 14 | |
| 1 | CBK04 (VT) | 18 | 12C508 |
| 2 | CBK03 (GY) | 18 | |
| 3 | * | * | 12A581 |
| 3 | CE239 (WH-BN) | 18 | 12C508 |
| 4 | CE113 (WH-BN) | 18 | 2.0L/1.6L |
| 4 | CET34 (BN-GN) | 20 | 12C508 - 2.5L |
| 4 | VET76 (GN-OG) | 18 | 12C508 - 3.7L |
| 4 | VET77 (GY-YE) | 18 | 12C508 - 2.0L/3.7L |
| 4 | VET77 (GY-YE) | 18 | 12A581 - 3.7L |
| 5 | * | * | |
| 6 | * | * | |
| 7 | * | * | |
| 8 | * | * | |
| 9 | CBK01 (BU) | 18 | 12C508 |
| 9 | CE608 (VT-GN) | 12 | 12A581 |
| 10 | VYT11 (VT-GY) | 16 | 12C508 |
| 10 | VYT11 (VT-GY) | 18 | 12A581 |
| 11 | VYT12 (YE-GN) | 16 | 12C508 - 1.6L |
| 11 | VYT12 (YE-GN) | 18 | 12A581 - 1.6L |
| 12 | CE233 (WH-OG) | 18 | |
| 13 | VE731 (YE-GN) | 18 | |
| 14 | CE169 (BN-GN) | 18 | |
| 14 | RE242 (GN) | 18 | 12A581 |
| 14 | RE731 (WH) | 18 | 12C508 |
| 15 | * | * | |
| 16 | CBK02 (GN) | 16 | 12A581 |
| 16 | CBK02 (GN) | 18 |
| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-892 | Service Part Number: 7U2Z-14S411-KA Gauge: 12 16 Pin material: Tin & Silver Cavities: 16 Vehicle Uses:
|
