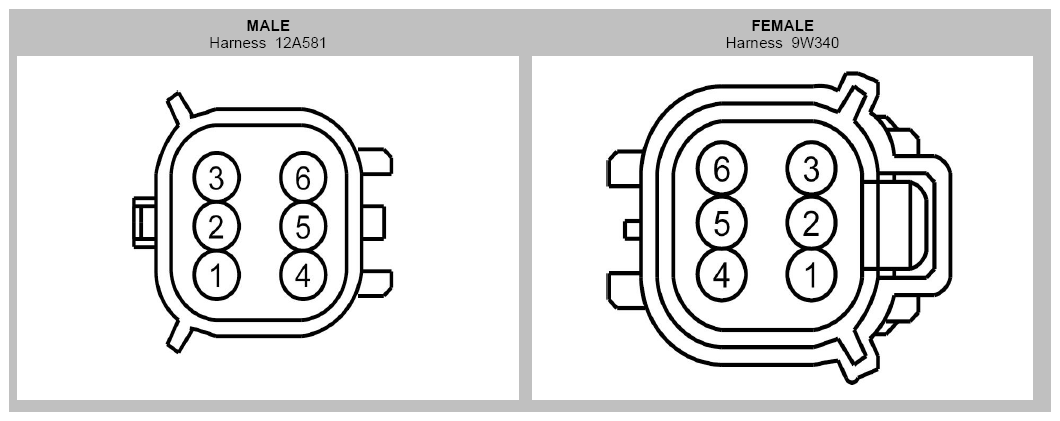

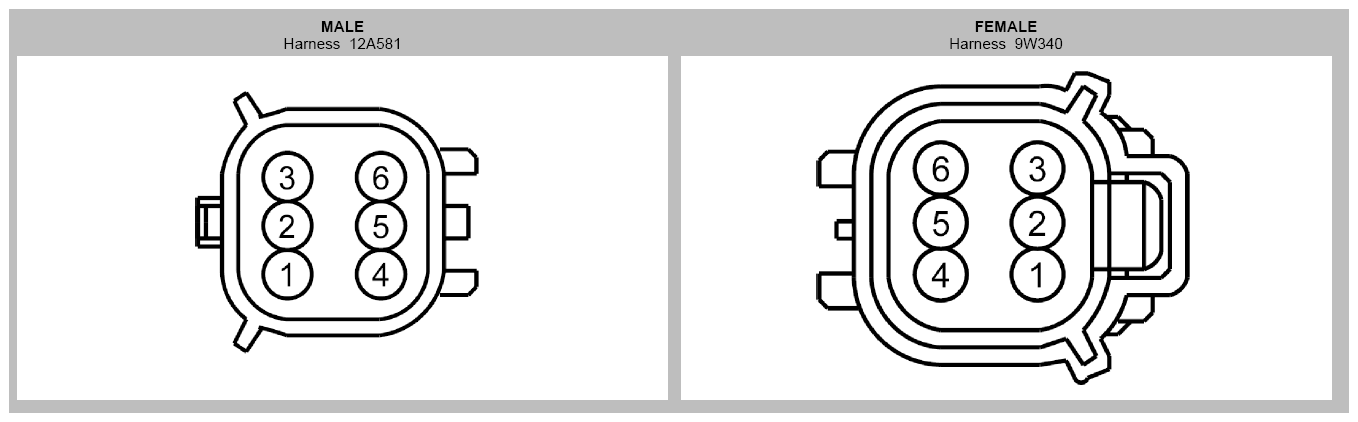

Inline Connector End View (C1019)
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | CE618 (BN-VT) | 18 | 12A581 |
| 1 | CE618 (BN-VT) | 20 | 9W340 |
| 2 | CE169 (BN-GN) | 18 | 12A581 |
| 2 | CE169 (BN-GN) | 20 | 9W340 |
| 3 | GD123 (BK-GY) | 18 | 12A581 |
| 3 | GD123 (BK-GY) | 20 | 9W340 |
| 4 | CBK03 (GY) | 18 | 12A581 |
| 4 | CBK03 (GY) | 20 | 9W340 |
| 5 | VE524 (GY-YE) | 16 | 9W340 |
| 5 | VE524 (GY-YE) | 20 | 12A581 |
| 6 | GD113 (BK-YE) | 16 | 9W340 |
| 6 | GD113 (BK-YE) | 20 | 12A581 |
