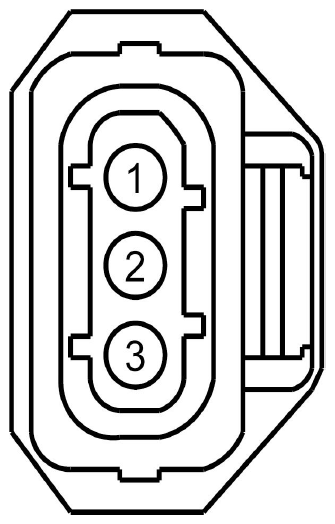

Fuel Rail Pressure (FRP) Sensor Connector End View (C1073)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | RE454 (YE-GN) | 20 | SIGNAL RETURN (SIGRTN) | |
| 1 | RE238 (BU-BN) | 20 | SIGNAL RETURN (SIGRTN) | 1.6L |
| 2 | LE238 (GY) | 20 | FUEL RAIL PRESSURE (FRP) | |
| 3 | LE423 (GN) | 20 | REFERENCE VOLTAGE (VREF) | |
| 3 | LE423 (GN-VT) | 20 | REFERENCE VOLTAGE (VREF) | 2.0L |

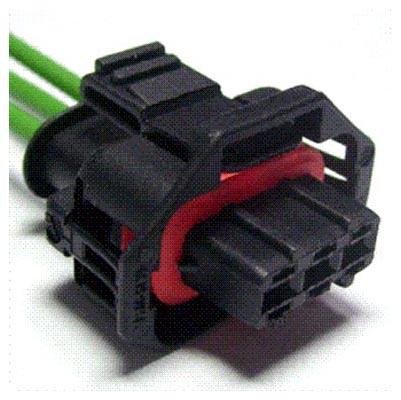

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1099 | Service Part Number: AU2Z-14S411-BBA Gauge: 14 Pin material: Silver Cavities: 3 Vehicle Uses
|
