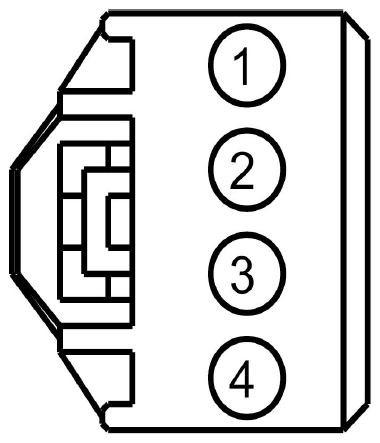

Front Door Speaker RH Connector End View (C628)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VME10 (WH-VT) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) + | |
| 2 | VME11 (VT-OG) | 20 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT TWEETER + | base MKZ |
| 3 | RME11 (YE-OG) | 20 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT TWEETER - | base MKZ |
| 4 | RME10 (WH-OG) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) - |
| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-912 | Service Part Number: 8U2Z-14S411-HA Gauge: 14 Pin material: Tin Cavities: 4 Vehicle Uses
|
