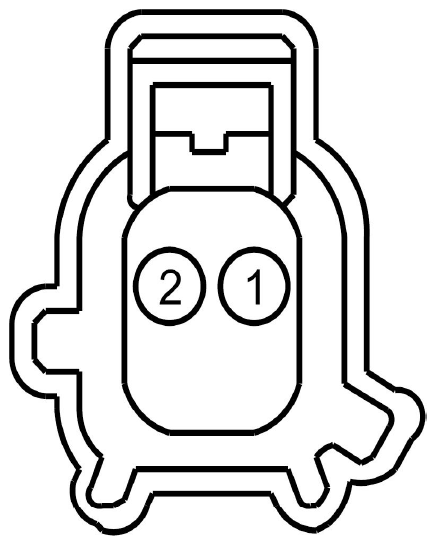

Driver Front Door Side Impact Sensor Connector End View (C567)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VR217 (GY) | 22 | SENSOR - SIDE IMPACT FRONT DRIVER SIDE | Fusion |
| 1 | VR221 (BU-GN) | 22 | SENSOR - SIDE IMPACT ROW 3 DRIVER SIDE | MKZ |
| 2 | RR131 (VT) | 22 | CTRL MOD. - SENSOR SIDE IMPACT FRONT DRIVER SIDE - | Fusion |
| 2 | RR135 (GN-BN) | 22 | CTRL MOD. - SENSOR SIDE IMPACT ROW 3 DRIVER SIDE - | MKZ |
| Available Pigtail Kits | |
|---|---|

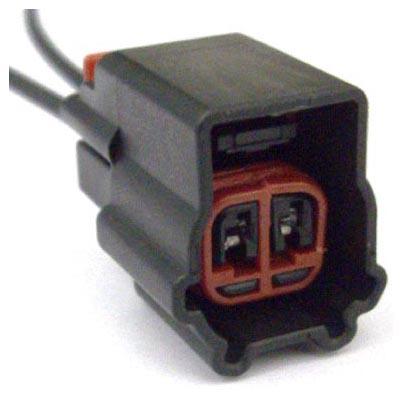

| Pigtail Kit Part Number WPT-837 | Service Part Number: 4U2Z-14S411-RA Gauge: 16 Pin material: Gold Cavities: 2 Vehicle Uses
|

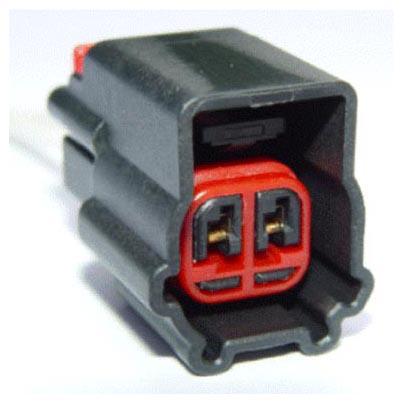

| Pigtail Kit Part Number WPT-948 | Service Part Number: 3U2Z-14S411-EKB Gauge: 14 Pin material: Tin (greased) Cavities: 2 Vehicle Uses
|
