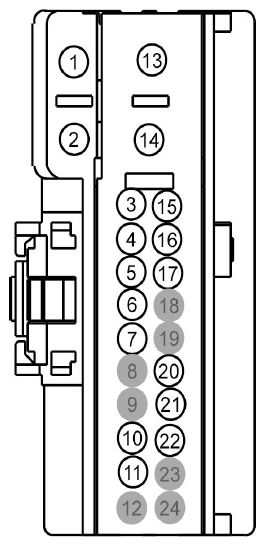

| 1 |
SBP25 (RD) |
12 |
FUSE - 25 OR CIRCUIT BREAKER |
|
| 2 |
GD382 (BK-GY) |
12 |
GROUND - CROSS MEMBER MIDDLE DRIVER OR LEFT |
|
| 3 |
CPL87 (BN) |
26 |
CTRL MOD. - DOOR LOCK # LOCK STATUS INDICATOR DRIVER |
MKZ |
| 3 |
CPL87 (BN-WH) |
26 |
CTRL MOD. - DOOR LOCK # LOCK STATUS INDICATOR DRIVER |
Fusion |
| 4 |
CLS22 (BN-WH) |
26 |
CTRL MOD. - TURN LAMP LEFT MIRROR + |
MKZ |
| 4 |
CLS22 (BN) |
26 |
CTRL MOD. - TURN LAMP LEFT MIRROR + |
Fusion |
| 5 |
VDN09 (GY-RD) |
26 |
CTRL MOD. - LIN BUS # DRIVER OR LEFT HAND DOOR MODULE |
MKZ |
| 5 |
VDN09 (WH-GN) |
26 |
CTRL MOD. - LIN BUS # DRIVER OR LEFT HAND DOOR MODULE |
Fusion |
| 6 |
VDB07 (VT) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW |
|
| 7 |
VDB06 (GY) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH |
|
| 8 |
* |
* |
Not Used |
|
| 9 |
* |
* |
Not Used |
|
| 10 |
CPL43 (VT) |
26 |
SWITCH - TRIM DOOR LOCK (DRIVER) # UNLOCK |
|
| 11 |
VPW39 (BU-WH) |
22 |
CTRL MOD. - WINDOW MOTOR DRIVER # SENSOR 2 |
|
| 12 |
* |
* |
Not Used |
|
| 13 |
CPW35 (GN) |
12 |
CTRL MOD. - WINDOW MOTOR DRIVER # DOWN |
|
| 14 |
CPW34 (BU) |
12 |
CTRL MOD. - WINDOW MOTOR DRIVER # UP |
|
| 15 |
CPL77 (BU) |
26 |
CTRL MOD. - DOOR LOCK # SWITCH TRIM DOOR LOCK DRIVER ILLUMINATION |
|
| 16 |
LPW36 (WH-BN) |
22 |
CTRL MOD. - WINDOW MOTOR DRIVER # SENSORS |
|
| 17 |
RPW03 (BU-OG) |
26 |
CTRL MOD. - POWER WINDOW SWITCH DRIVER RETURN |
|
| 17 |
RPW03 (BU-GN) |
26 |
CTRL MOD. - POWER WINDOW SWITCH DRIVER RETURN |
|
| 18 |
* |
* |
Not Used |
|
| 19 |
* |
* |
Not Used |
|
| 20 |
CPL42 (GY) |
26 |
SWITCH - TRIM DOOR LOCK (DRIVER) # LOCK |
|
| 21 |
VPW38 (YE-BU) |
22 |
CTRL MOD. - WINDOW MOTOR DRIVER # SENSOR 1 |
|
| 22 |
RPW37 (VT-GN) |
22 |
CTRL MOD. - WINDOW MOTOR DRIVER # SENSORS |
|
| 23 |
* |
* |
Not Used |
|
| 24 |
* |
* |
Not Used |
|
