Battery Current Sensor Connector End View (C1646)
Battery Current Sensor Connector End View (C1646)

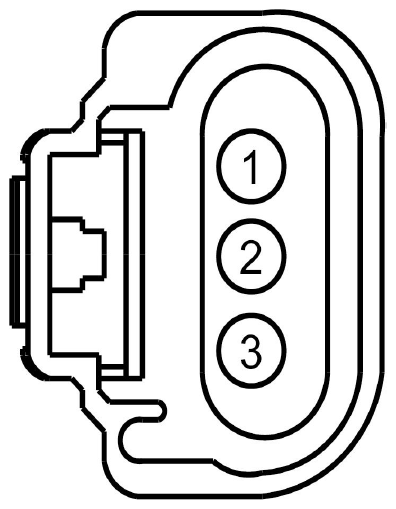

Fig 1: Identifying Battery Current Sensor Connector End View (C1646)
Courtesy of FORD MOTOR CO.
Pin
Circuit
Gauge
Circuit Function
Qualifier
1
LDC59 (BU-WH)
20
CTRL MOD. - BATTERY MONITORING SYSTEM SENSOR +
2
RDC59 (GY-BN)
20
CTRL MOD. - BATTERY MONITORING SYSTEM SENSOR -
3
SDC57 (BU-OG)
20
CTRL MOD. - BATTERY MONITORING SYSTEM MONITOR
