Connector End View (C2251) - AIR CONDITIONING CONTROL MODULE (ACCM)
WARNING: This page is about a different car, the 2016 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Connector:C2251
Description
AIR CONDITIONING CONTROL MODULE (ACCM)
Color
Harness
3C221
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBB54 (VT-OG) | 18 | FUSE - 54 OR CIRCUIT BREAKER | |
| 2 | VDB04 (WH-BU) | 18 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 3 | VDB05 (WH) | 18 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 4 | GD113 (BK-YE) | 18 | GROUND - COWL TOP RIGHT |

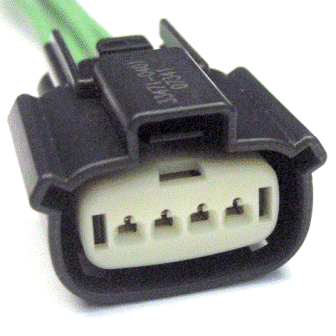

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-925 |
Service Part Number: 8U2Z-14S411-TA Gauge: 14 Pin material: Silver Cavities: 4 Vehicle Uses A/C Compressor Clutch Lamp - Headlamp - High/Low Beam |
