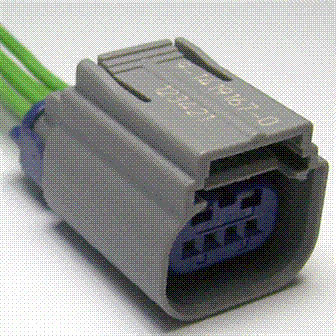

Connector End View (C1806) - CHARGE PORT LIGHT RING
WARNING: This page is about a different car, the 2016 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Connector:C1806
Description
CHARGE PORT LIGHT RING
Color
Harness
12A581
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBB46 (BN-RD) | 20 | FUSE - 46 OR CIRCUIT BREAKER | |
| 2 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 3 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 4 | GD120 (BK-GN) | 20 | GROUND - FENDER FRONT LEFT |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1328 |
Service Part Number: DU2Z-14S411-AA Gauge: 20 Pin material: Silver Cavities: 4 Vehicle Uses Antenna - Keyless Entry Lamp - Charge Port |
