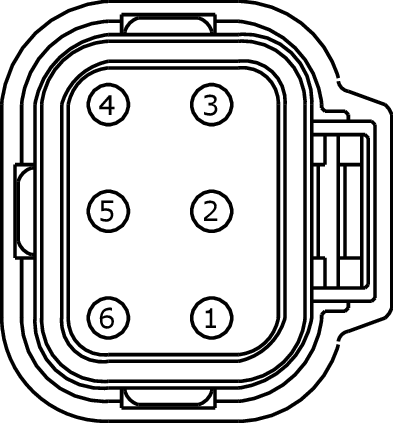

Connector End View (C1746) - ELECTRONIC EXHAUST GAS RECIRCULATION (EEGR) ASSEMBLY
WARNING: This page is about a different car, the 2016 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Connector:C1746
Description
ELECTRONIC EXHAUST GAS RECIRCULATION (EEGR) ASSEMBLY
Color
Harness
12C508
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CE101 (WH-VT) | 18 | CTRL MOD. - POWERTRAIN # EXHAUST GAS RECIRCUL. MOTOR (STEPPER CONTR. 1) (EGRMC1) | |
| 2 | CBK02 (GN) | 18 | FUSE - 2 OR CIRCUIT BREAKER (VPWR) | |
| 3 | CE102 (YE-BU) | 18 | CTRL MOD. - POWERTRAIN # EXHAUST GAS RECIRCUL. MOTOR (STEPPER CONTR. 2) (EGRMC2) | |
| 4 | CE103 (BU-BN) | 18 | CTRL MOD. - POWERTRAIN # EXHAUST GAS RECIRCUL. MOTOR (STEPPER CONTR. 3) (EGRMC3) | |
| 5 | CBK02 (GN) | 18 | FUSE - 2 OR CIRCUIT BREAKER (VPWR) | |
| 6 | CE104 (GN-YE) | 18 | CTRL MOD. - POWERTRAIN # EXHAUST GAS RECIRCUL. MOTOR (STEPPER CONTR. 4) (EGRMC4) |

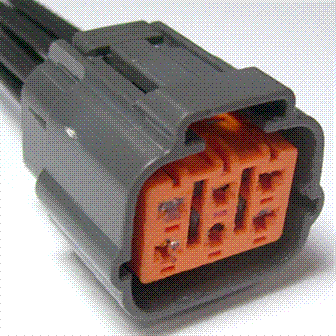

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1115 |
Service Part Number: 3U2Z-14S411-BGAB Gauge: 14 Pin material: Tin (greased) Cavities: 6 Vehicle Uses Sensor - EGR Valve Position Valve - EGR |
