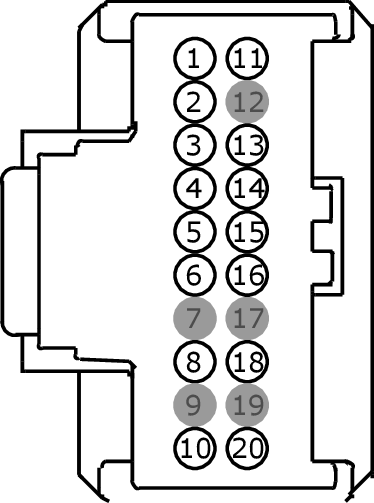

Connector End View (C4816B) - BATTERY ENERGY CONTROL MODULE (BECM)
Description
BATTERY ENERGY CONTROL MODULE (BECM)
Color
Harness
14F654
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
VDB04 (WH-BU) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH |
|
|
2 |
RYC01 (GN-OG) |
22 |
CS RTN |
|
|
3 |
VYC02 (YE-GN) |
22 |
CS AOUT2 |
|
|
4 |
LYC01 (GY-VT) |
22 |
CS VREF |
|
|
5 |
CYC06 (YE-VT) |
22 |
CTRL MOD. - CONTACTOR HIGH VOLTAGE BATTERY NEGATIVE (MC-_CTRL) |
|
|
6 |
CYB04 (VT-BN) |
22 |
CTRL MOD. - TRACTION BATTERY CONTROL # INTERLOCK NEG (INT-) |
|
|
7 |
* |
* |
Not Used |
|
|
8 |
CYC03 (BN-GN) |
22 |
CONT PWR EN |
|
|
9 |
* |
* |
Not Used |
|
|
10 |
CYB03 (BN-YE) |
22 |
CTRL MOD. - TRACTION BATTERY CONTROL # INTERLOCK POS (INT+) |
|
|
11 |
VDB05 (WH) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
|
|
12 |
* |
* |
Not Used |
|
|
13 |
CYC04 (VT-GY) |
22 |
CTRL MOD. - CONTACTOR HIGH VOLTAGE BATTERY PRECHARGE (PRC_CTRL) |
|
|
14 |
CYC05 (WH-BU) |
22 |
CTRL MOD. - CONTACTOR HIGH VOLTAGE BATTERY POSITIVE (MC+_CTRL) |
|
|
15 |
CYC08 (GY-OG) |
22 |
CTRL |
|
|
16 |
CYC09 (BU-BN) |
22 |
CTRL |
|
|
17 |
* |
* |
Not Used |
|
|
18 |
CYC07 (BN-YE) |
22 |
CTRL |
|
|
19 |
* |
* |
Not Used |
|
|
20 |
CYD14 (GN-BN) |
22 |
CTRL MOD. - DC/DC CONVERTER # DC/DC WAKEUP (DCDC_WKUP) |
