Connector End View (C3673) - SEAT CONTROL SWITCH, REDUNDANT PASSENGER SIDE FRONT, RECLINE
WARNING: This page is about a different car, the 2015 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Description
SEAT CONTROL SWITCH, REDUNDANT PASSENGER SIDE FRONT, RECLINE
Color
Harness
14D233
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
SBX06 (GY-RD) |
20 |
POWER - SEAT # HEATED SEAT MODULE |
|
|
2 |
CPS39 (GY-YE) |
20 |
SWITCH - SEAT ADJUST. FRONT PASSENGER RECLINE FORWARD |
|
|
3 |
GD904 (BK-BU) |
20 |
GROUND - DRIVER SEAT # SEAT SWITCH |
|
|
4 |
CPS40 (VT-GY) |
20 |
SWITCH - SEAT ADJUST. FRONT PASSENGER RECLINE REARWARD |
|

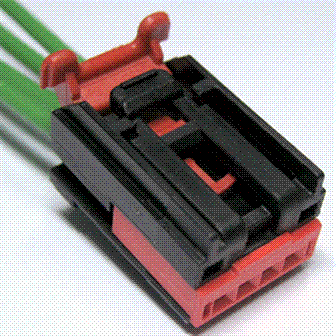

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1154 |
Service Part Number: 9U2Z-14S411-ACA Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses Sensor - Power Steering Pressure Sensor - Steering Wheel Position |
