Connector End View (C3166) - FUEL TANK PRESSURE (FTP) SENSOR
WARNING: This page is about a different car, the 2015 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Description
FUEL TANK PRESSURE (FTP) SENSOR
Color
Harness
14A069
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
LE230 (BN-BU) |
18 |
CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER REF. VOLT. (VREF) |
|
|
2 |
RE230 (WH-VT) |
18 |
CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER (SIGRTN) |
|
|
3 |
VE922 (VT-GN) |
18 |
TRANSDUCER - FUEL TANK PRESSURE (VREF) |
|

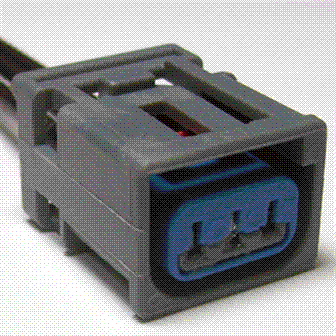

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1205 |
Service Part Number: 3U2Z-14S411-KMB Gauge: 16 Pin material: Tin (greased) Cavities: 3 Vehicle Uses Sensor - Cam Shaft Position Sensor - Delta Pressure Feedback EGR Sensor - Fuel Tank Pressure Transducer |
