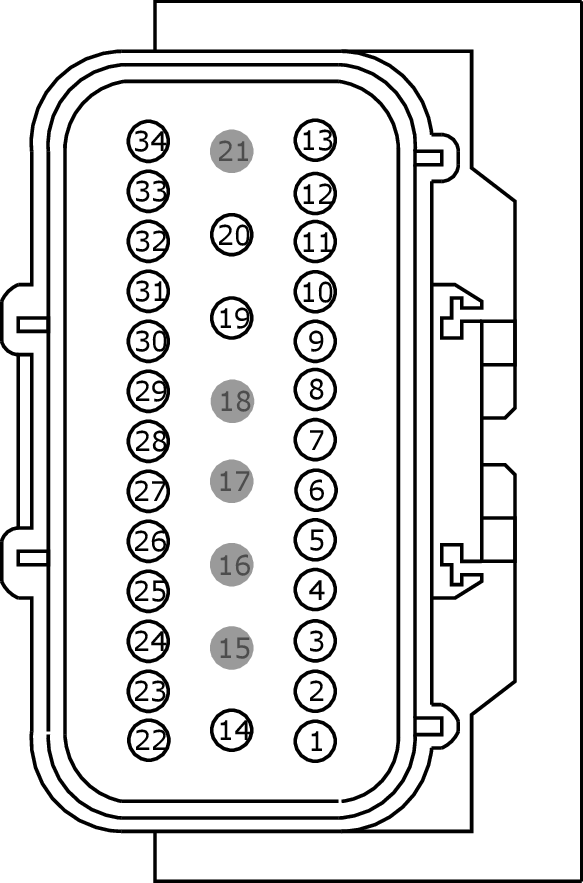

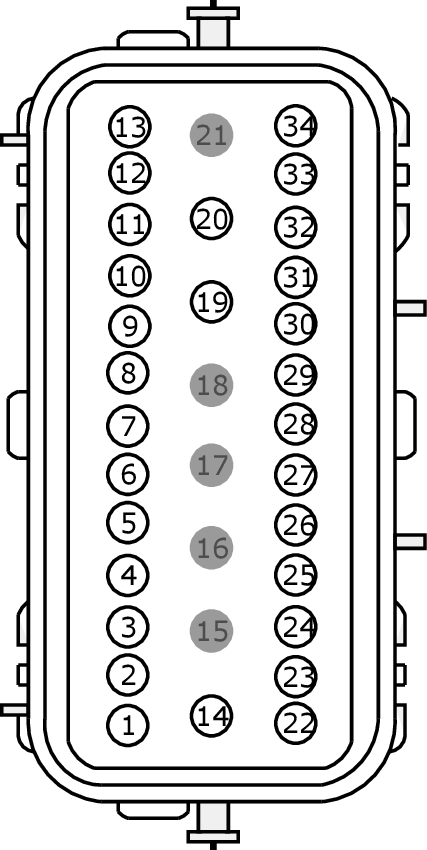

Connector End View (C140) - INLINE
InlineC140
Description
INLINE
Color
BK
Base Part #
Service Pigtail
Not Available
MALE
Harness 14K012
FEMALE
Harness 12A522
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
CBB33 (WH-BN) |
14 |
14K012 |
|
1 |
CBB33 (WH-BN) |
20 |
|
|
1 |
CDC15 (VT) |
18 |
|
|
1 |
VE518 (BN-WH) |
20 |
|
|
2 |
VE701 (YE-OG) |
20 |
|
|
3 |
VE804 (GN-BN) |
20 |
|
|
4 |
LE329 (BU) |
20 |
|
|
5 |
RE329 (WH-BN) |
20 |
|
|
6 |
CE903 (BU-OG) |
20 |
|
|
6 |
CET42 (GN-VT) |
20 |
|
|
7 |
CE114 (GN-BU) |
18 |
|
|
7 |
CE119 (YE-OG) |
20 |
|
|
7 |
CET40 (GN-OG) |
20 |
|
|
8 |
CE151 (BN-VT) |
20 |
|
|
8 |
RE230 (WH-VT) |
18 |
|
|
9 |
CET53 (BU-OG) |
20 |
|
|
10 |
CLS28 (BU-WH) |
20 |
|
|
11 |
CET43 (GY) |
20 |
|
|
12 |
VDB04 (WH-BU) |
20 |
|
|
13 |
VDB05 (WH) |
20 |
|
|
14 |
CDC26 (GY-OG) |
12 |
|
|
15 |
* |
* |
|
|
16 |
* |
* |
|
|
17 |
* |
* |
|
|
18 |
* |
* |
|
|
19 |
SBB02 (YE-RD) |
10 |
|
|
20 |
GD122 (BK) |
14 |
|
|
21 |
* |
* |
|
|
22 |
CH401 (VT-WH) |
16 |
|
|
23 |
CBP06 (WH-BU) |
20 |
|
|
23 |
CBP23 (BN-YE) |
20 |
|
|
24 |
CET47 (BU) |
20 |
|
|
24 |
SBB32 (VT-RD) |
20 |
|
|
25 |
CDC54 (WH-GN) |
20 |
|
|
26 |
CBB24 (VT-GN) |
16 |
|
|
26 |
CBB33 (WH-BN) |
16 |
|
|
26 |
CBB33 (WH-BN) |
18 |
14K012 |
|
27 |
CBB22 (GN-OG) |
16 |
|
|
28 |
CBB20 (YE-VT) |
18 |
|
|
29 |
CBB24 (VT-GN) |
16 |
|
|
30 |
GD120 (BK-GN) |
16 |
|
|
31 |
CE113 (WH-BN) |
18 |
|
|
31 |
VE922 (VT-GN) |
18 |
|
|
32 |
CDC12 (YE) |
18 |
|
|
33 |
LE230 (BN-BU) |
18 |
|
|
34 |
RET42 (WH-BN) |
20 |
