Connector End View (C138) - LOW WASHER FLUID WARNING INDICATOR SWITCH
WARNING: This page is about a different car, the 2015 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Connector:C138
Description
LOW WASHER FLUID WARNING INDICATOR SWITCH
Color
Harness
12A581
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CMC20 (VT) |
20 |
SWITCH - LOW LEVEL WASHER FLUID |
|
|
2 |
GD123 (BK-GY) |
20 |
GROUND - FENDER FRONT RIGHT |
|

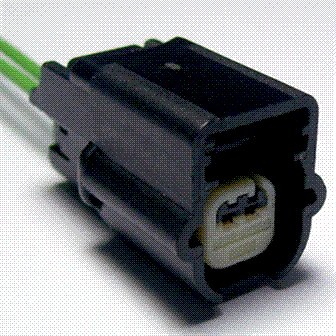

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1314 |
Service Part Number: 8U2Z-14S411-AAC Gauge: 20 Pin material: Silver Cavities: 2 Vehicle Uses Sensor - Crash (Engine Compartment) Sensor - Seat Track Position Sensor - Side Impact Solenoid - Down Shift Solenoid - Torque Control Coupling Valve - Heated PCV Valve - Heater Core Shut Off Valve - Transmission Fluid Warmer |
