OEM Connector End Views - C535 Through C2123 - (Hybrid)
>>
Secondary On Board Diagnostic Module C (SOBDMC)/Transmission Control Module (TCM) Connector End View (C1458E)
Secondary On Board Diagnostic Module C (SOBDMC)/Transmission Control Module (TCM) Connector End View (C1458E)

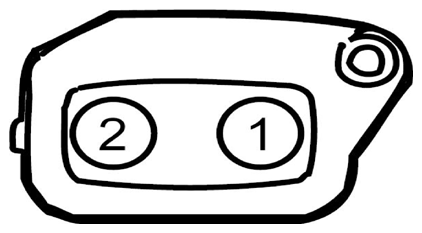

Fig 1: Identifying Secondary On Board Diagnostic Module C (SOBDMC)/Transmission Control Module (TCM) Connector (C1458E)
Courtesy of FORD MOTOR CO.
Pin
Circuit
Gauge
Circuit Function
Qualifier
1
HDC53 (OG)
4
BATTERY - HIGH VOLTAGE NEG (-)
2
HDC52 (OG)
4
BATTERY - HIGH VOLTAGE POS (+)
