Passenger Airbag Connector End View (C256A)
Passenger Airbag Connector End View (C256A)

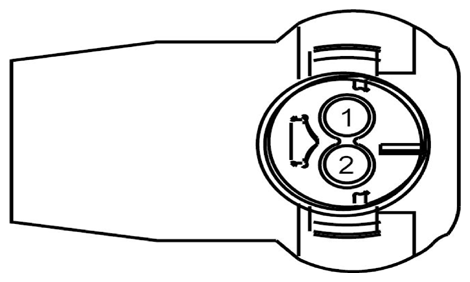

Fig 1: Identifying Passenger Airbag Connector (C256A)
Courtesy of FORD MOTOR CO.
Pin
Circuit
Gauge
Circuit Function
Qualifier
1
CR103 (GY-BU)
20
CTRL MOD. - AIR BAG FRONT PASSENGER 1 +
2
RR103 (VT-GN)
20
CTRL MOD. - AIR BAG FRONT PASSENGER 1 -
