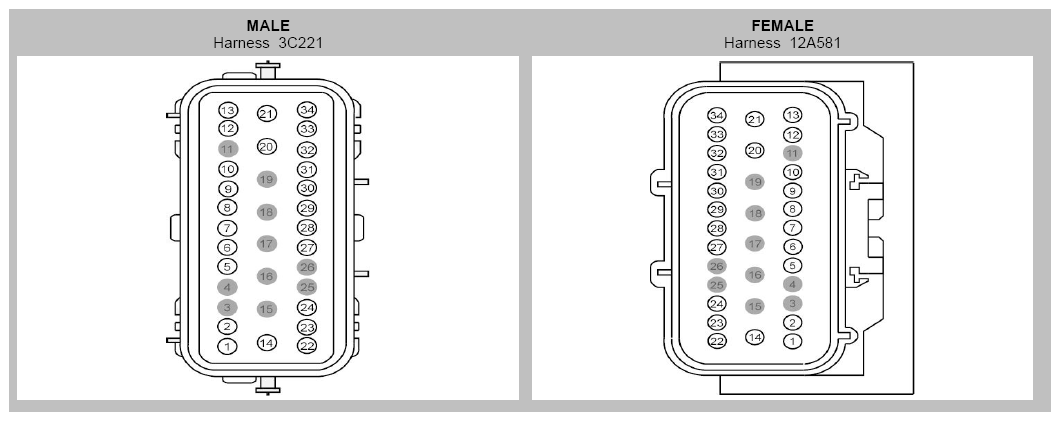

Inline Connector End View (C146)
Courtesy of FORD MOTOR CO.
| Pin |
Circuit |
Gauge |
Qualifier |
| 1 |
CBB19 (BN-WH) |
18 |
3C221 |
| 1 |
CBB19 (BN-WH) |
20 |
12A581 |
| 2 |
CBB54 (VT-OG) |
18 |
3C221 |
| 2 |
CBB54 (VT-OG) |
20 |
12A581 |
| 3 |
* |
* |
|
| 4 |
* |
* |
|
| 5 |
LET57 (WH-GN) |
18 |
3C221 |
| 5 |
LET57 (WH-GN) |
20 |
12A581 |
| 6 |
VET57 (VT) |
18 |
3C221 |
| 6 |
VET57 (VT) |
20 |
12A581 |
| 7 |
VET56 (WH) |
18 |
3C221 |
| 7 |
VET56 (WH) |
20 |
12A581 |
| 8 |
VYT11 (VT-GY) |
20 |
|
| 9 |
VDN06 (WH-GN) |
18 |
3C221 |
| 9 |
VDN06 (WH-GN) |
20 |
12A581 |
| 10 |
VYT12 (YE-GN) |
20 |
|
| 11 |
* |
* |
|
| 12 |
RET57 (YE) |
18 |
3C221 |
| 12 |
RET57 (YE) |
20 |
12A581 |
| 13 |
GD113 (BK-YE) |
18 |
3C221 |
| 13 |
GD113 (BK-YE) |
20 |
12A581 |
| 14 |
CCB29 (WH-GN) |
10 |
|
| 15 |
* |
* |
|
| 16 |
* |
* |
|
| 17 |
* |
* |
|
| 18 |
* |
* |
|
| 19 |
* |
* |
|
| 20 |
GD120 (BK-GN) |
14 |
|
| 21 |
GD120 (BK-GN) |
10 |
|
| 22 |
CBK03 (GY) |
18 |
|
| 23 |
SBB17 (RD)14 12A5 |
81 |
|
| 23 |
SBB17 (VT-RD)14 3C2 |
21 |
|
| 24 |
CBB24 (VT-GN) |
20 |
|
| 25 |
* |
* |
|
| 26 |
* |
* |
|
| 27 |
VDB04 (WH-BU) |
20 |
|
| 28 |
VDB05 (WH) |
20 |
|
| 29 |
VDB04 (WH-BU) |
20 |
|
| 30 |
VDB05 (WH) |
20 |
|
| 31 |
VDB25 (GN-OG) |
20 |
|
| 32 |
VDB26 (GY-BU) |
20 |
|
| 33 |
VDB25 (GN-OG) |
20 |
|
| 34 |
VDB26 (GY-BU) |
20 |
|
