Hf35 Transmission Connector End View (C168A)
Hf35 Transmission Connector End View (C168A)

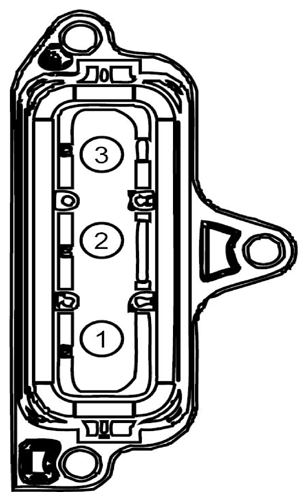

Fig 1: Identifying HF35 Transmission Connector (C168A)
Courtesy of FORD MOTOR CO.
Pin
Circuit
Gauge
Circuit Function
Qualifier
1
HYA04 (WH-LB)
20
CONTROLLER - INVERTER SYSTEM # MOTOR W
2
HYA05 (WH-OG)
20
CONTROLLER - INVERTER SYSTEM # MOTOR V
3
HYA06 (WH-BU)
20
CONTROLLER - INVERTER SYSTEM # MOTOR U
