Rear Junction Box (RJB)
WARNING: This page is about a different car, the 2012 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
RJB is located in LH rear compartment. See OEM COMPONENT HARNESS LOCATION CHARTS
.

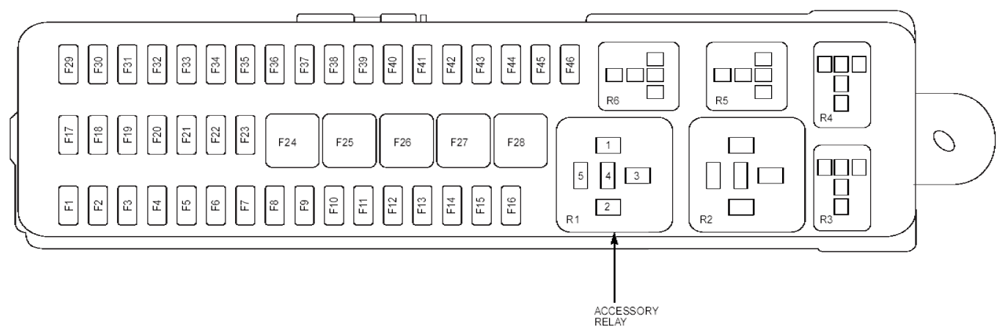

REAR JUNCTION BOX RELAY IDENTIFICATION
| RELAY NUMBER | RELAY DESCRIPTION |
|---|---|
| R1 | Accessory Relay |
REAR JUNCTION BOX FUSE IDENTIFICATION LEGEND
| Fuse | Amps | Circuits protected |
|---|---|---|
| F1 | - | Not used |
| F2 | 10 | Remote Function Actuator (RFA) Module |
| F3 | 5 | Exterior door handle, left rear, Exterior door handle, right rear, Exterior door handle, left front, Exterior door handle, right front |
| F4 | 25 | Driver Door Module (DDM) |
| F5 | 25 | Passenger Door Module (PDM) |
| F6 | 25 | Door module, left rear |
| F7 | 25 | Door module, right rear |
| F8 | 10 | Not used |
| F9 | 25 | Power seat switch, left |
| F10 | - | Not used |
| F11 | - | Not used |
| F12 | - | Not used |
| F13 | - | Not used |
| F14 | - | Not used |
| F15 | - | Not used |
| F16 | - | Not used |
| F17 | - | Not used |
| F18 | - | Not used |
| F19 | - | Not used |
| F20 | - | Not used |
| F21 | - | Not used |
| F22 | - | Not used |
| F23 | 25 | Audio Digital Signal Processing (DSP) module |
| F24 | - | Not used |
| F25 | - | Not used |
| F26 | - | Not used |
| F27 | - | Not used |
| F28 | - | Not used |
| F29 | 5 | Rear camera module |
| F30 | 5 | Parking Aid Module (PAM) |
| F31 | - | Not used |
| F32 | - | Not used |
| F33 | - | Not used |
| F34 | 15 | Heated Seat module, driver side front |
| F35 | 15 | Heated seat module, passenger side front |
| F36 | - | Not used |
| F37 | 5 | Roof opening panel module |
| F38 | - | Not used |
| F39 | - | Not used |
| F40 | - | Not used |
| F41 | - | Not used |
| F42 | - | Not used |
| F43 | - | Not used |
| F44 | - | Not used |
| F45 | - | Not used |
| F46 | - | Not used |
