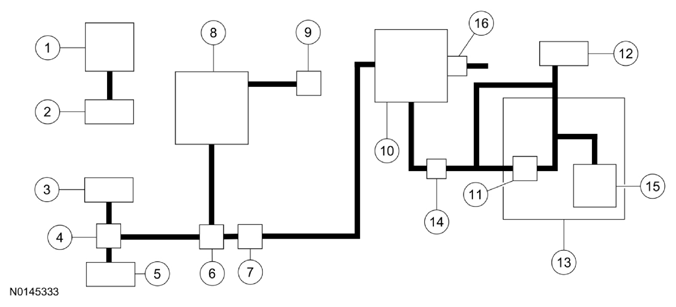

Vehicle Emission Vacuum Routing - 1.6L GTDI and 2.0L GTDI
| Item | Part Number | Description |
|---|---|---|
| 1 | 6582 | Valve cover |
| 2 | 9B659 | Turbocharger inlet pipe |
| 3 | 9B659 | ACL outlet pipe |
| 4 | - | Vapor ejector (part of 9D289) |
| 5 | 6C646 | Turbocharger-to-CAC tube |
| 6 | - | Dual check valve (part of 9D289) |
| 7 | 9D289 | EVAP canister purge valve |
| 8 | 9424 | Intake manifold |
| 9 | - | PCV valve (part of 6A758) |
| 10 | 9D653 | EVAP canister |
| 11 | - | Fuel vapor vent valve (part of 9002) |
| 12 | 9034 | Fuel tank filler pipe |
| 13 | 9002 | Fuel tank |
| 14 | - | FTP sensor (part of 9C047) |
| 15 | 9A299 | Fuel level sender |
| 16 | 9F945 | EVAP canister vent solenoid |
