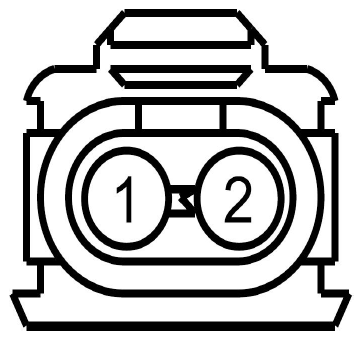

Evaporative Emission (EVAP) Purge Valve Connector End View (C1029)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CE113 (WH-BN) | 20 | CTRL MOD. - POWERTRAIN # CANISTER PURGE VALVE (CANP) | 2.0L |
| 1 | CE113 (WH-BN) | 18 | CTRL MOD. - POWERTRAIN # CANISTER PURGE VALVE (CANP) | 1.6L |
| 2 | CBB33 (WH-BN) | 18 | FUSE OR CIRCUIT BREAKER | 1.6L |
| 2 | CBK02 (GN) | 16 | FUSE OR CIRCUIT BREAKER | 2.0L |
| Available Pigtail Kits | |
|---|---|

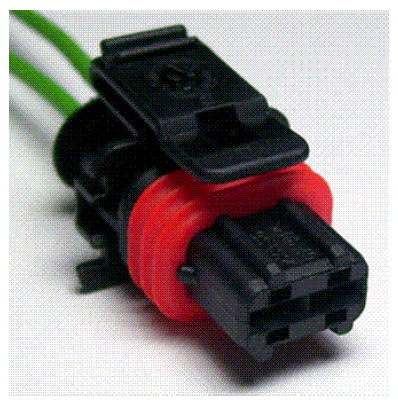

| Pigtail Kit Part Number WPT-1274 | Service Part Number: BU2Z-14S411-BCA Gauge: 18 Pin material: Silver Cavities: 2 Vehicle Uses
|
