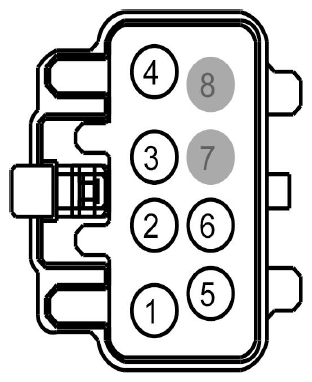

Liftgate Drive Motor Assembly Connector End View (C9022)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CPR57 (GN-WH) | 14 | CTRL MOD. - POWER LIFTGATE # OPEN | |
| 2 | VPR55 (GN-BU) | 20 | SENSOR - POWER LIFTGATE | early production |
| 2 | CPR55 (GN-BU) | 20 | SENSOR - POWER LIFTGATE | late production |
| 3 | RPR55 (WH-BU) | 20 | CTRL MOD. - POWER LIFTGATE # SENSOR RETURN | |
| 4 | CPR58 (GN-OG) | 14 | CTRL MOD. - POWER LIFTGATE # CLOSE | |
| 5 | VPR53 (BU-WH) | 20 | SENSOR - POWER LIFTGATE # OPTICAL/HALL 1 | |
| 6 | VPR54 (BU-BN) | 20 | SENSOR - POWER LIFTGATE # OPTICAL/HALL 2 | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used |
