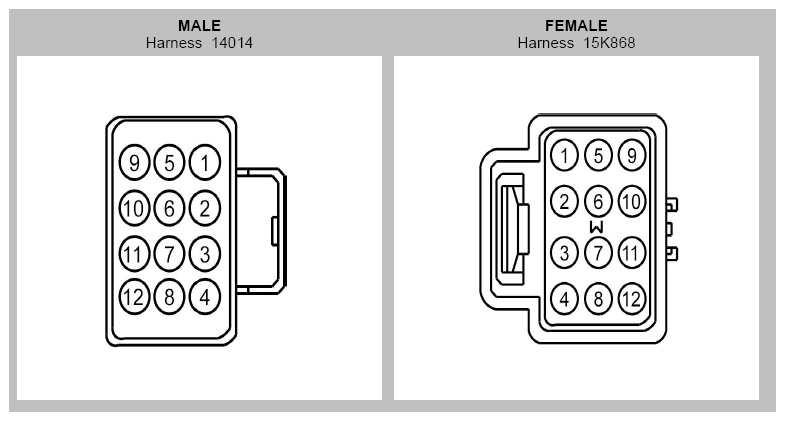

Inline Connector End View (C432)
Courtesy of FORD MOTOR CO.
| Pin |
Circuit |
Gauge |
Qualifier |
| 1 |
VMP17 (YE-OG) |
20 |
15K868 |
| 1 |
VMP17 (YE-OG) |
22 |
14014 |
| 2 |
VMP16 (YE-GY) |
20 |
15K868 |
| 2 |
VMP16 (YE-GY) |
22 |
14014 |
| 3 |
CAT06 (YE) |
14 |
|
| 4 |
CAT09 (GN) |
14 |
|
| 5 |
LMP07 (BU-WH) |
20 |
15K868 |
| 5 |
LMP07 (BU-WH) |
22 |
14014 |
| 6 |
RMP07 (GN-WH) |
20 |
15K868 |
| 6 |
RMP07 (GN-WH) |
22 |
14014 |
| 7 |
VMP15 (YE-GN) |
20 |
15K868 |
| 7 |
VMP15 (YE-GN) |
22 |
14014 |
| 8 |
VMP14 (WH-OG) |
20 |
15K868 |
| 8 |
VMP14 (WH-OG) |
22 |
14014 |
| 9 |
CAT11 (BN) |
14 |
|
| 10 |
GD150 (WH) |
14 |
|
| 10 |
GD152 (BK-BU) |
18 |
15K868 |
| 10 |
GD152 (BK-BU) |
22 |
14014 |
| 11 |
SBB01 (RD) |
22 |
14014 |
| 11 |
SBR01 (RD) |
18 |
15K868 |
| 12 |
CPK51 (YE-GY) |
22 |
14014 - late production |
| 12 |
CPK52 (VT-WH) |
18 |
15K868 |
| 12 |
CPL45 (BN) |
22 |
14014 - early production |
