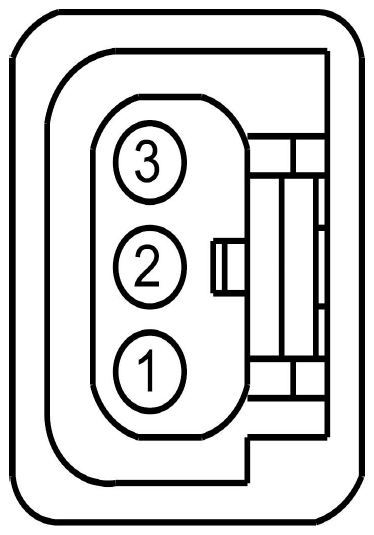

Camshaft Position 11 (CMP11) Sensor Connector End View (C1653)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | LE458 (BU-WH) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE (VREF) | |
| 2 | RE405 (GN-WH) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (ESIGRTN) (SIGRTN-A) | |
| 3 | VE706 (BN-BU) | 20 | SENSOR - CAMSHAFT POSITION BANK 1 (CMP11) |
| Available Pigtail Kits | |
|---|---|

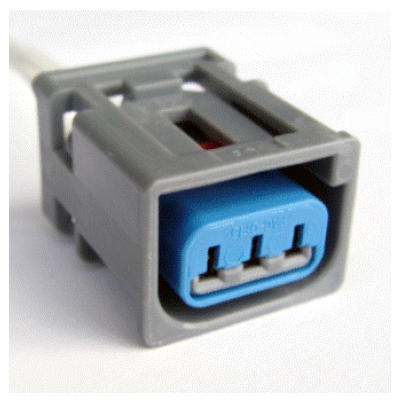

| Pigtail Kit Part Number WPT-393 | Service Part Number: 3U2Z-14S411-KMA Gauge: 18 Pin material: Gold Cavities: 3 Vehicle Uses
|

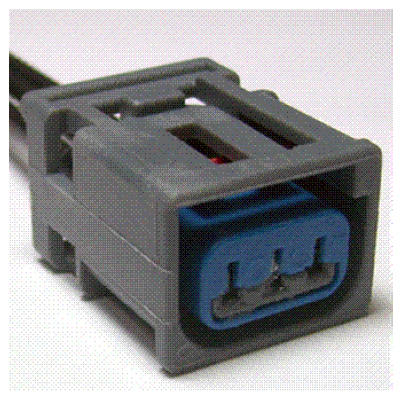

| Pigtail Kit Part Number WPT-1205 | Service Part Number: 3U2Z-14S411-KMB Gauge: 16 Pin material: Tin (greased) Cavities: 3 Vehicle Uses
|
